chemfigとの合わせ技

構造式描画命令サンプル.texレイアウト・組版サンプルhybrid

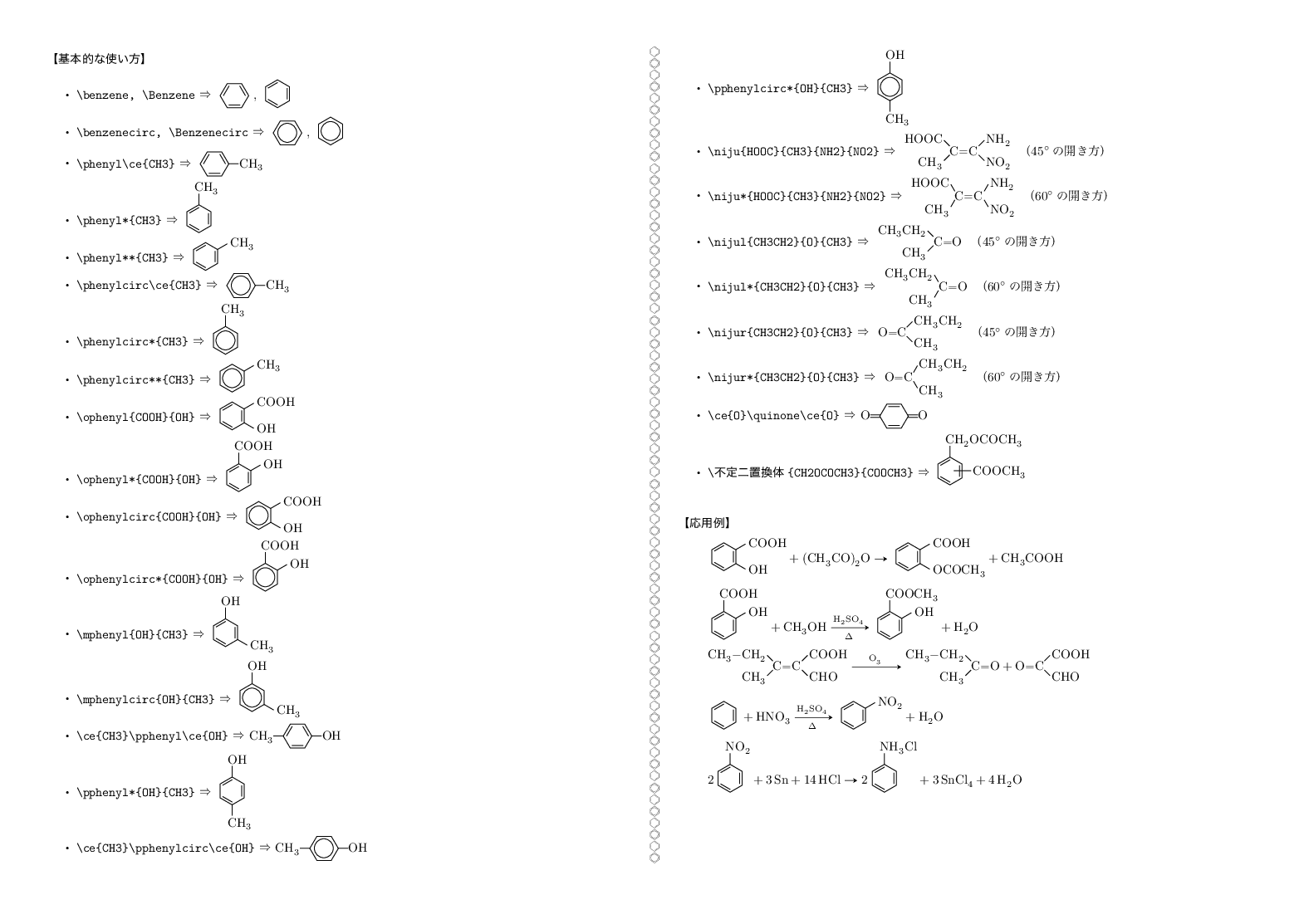

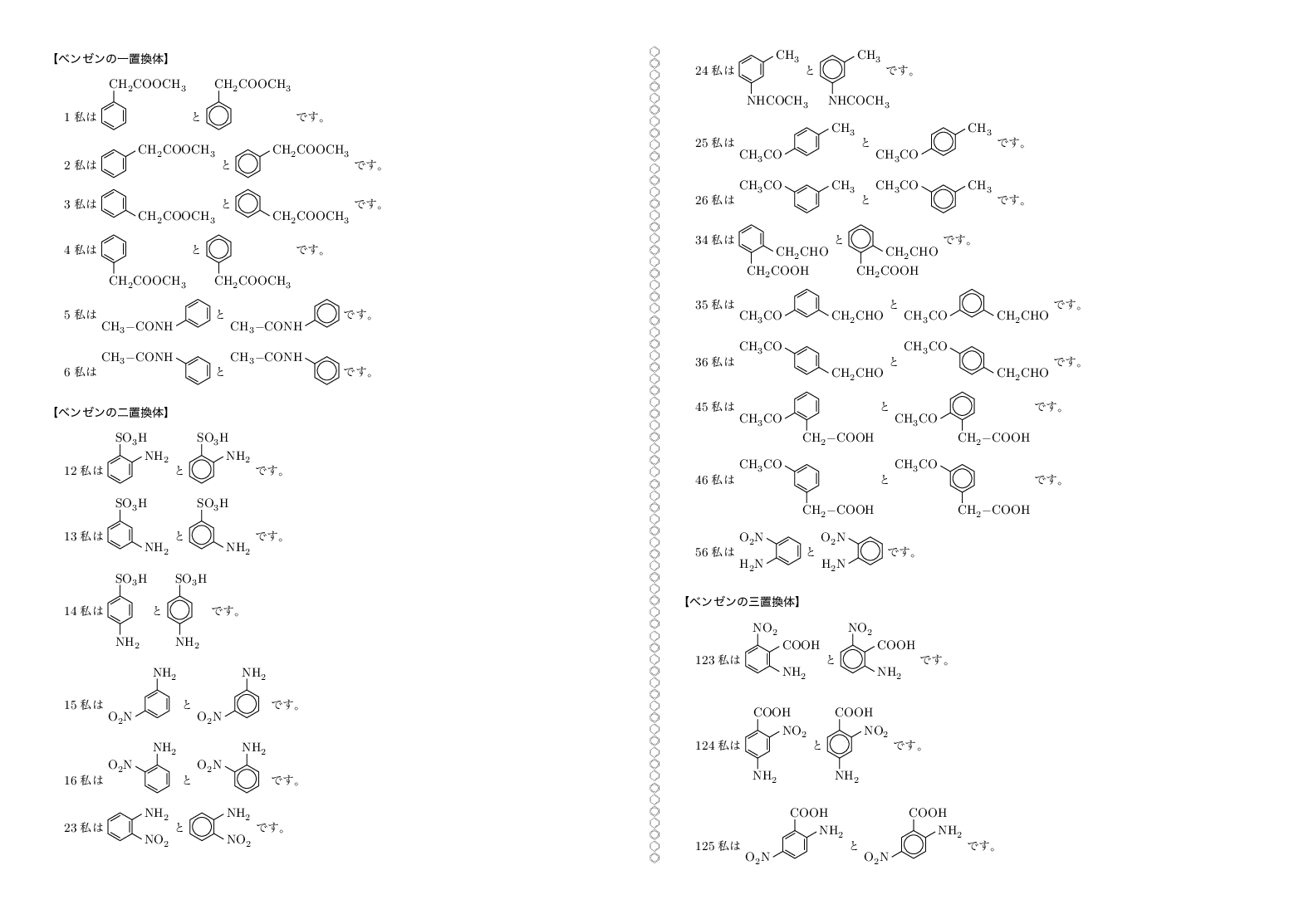

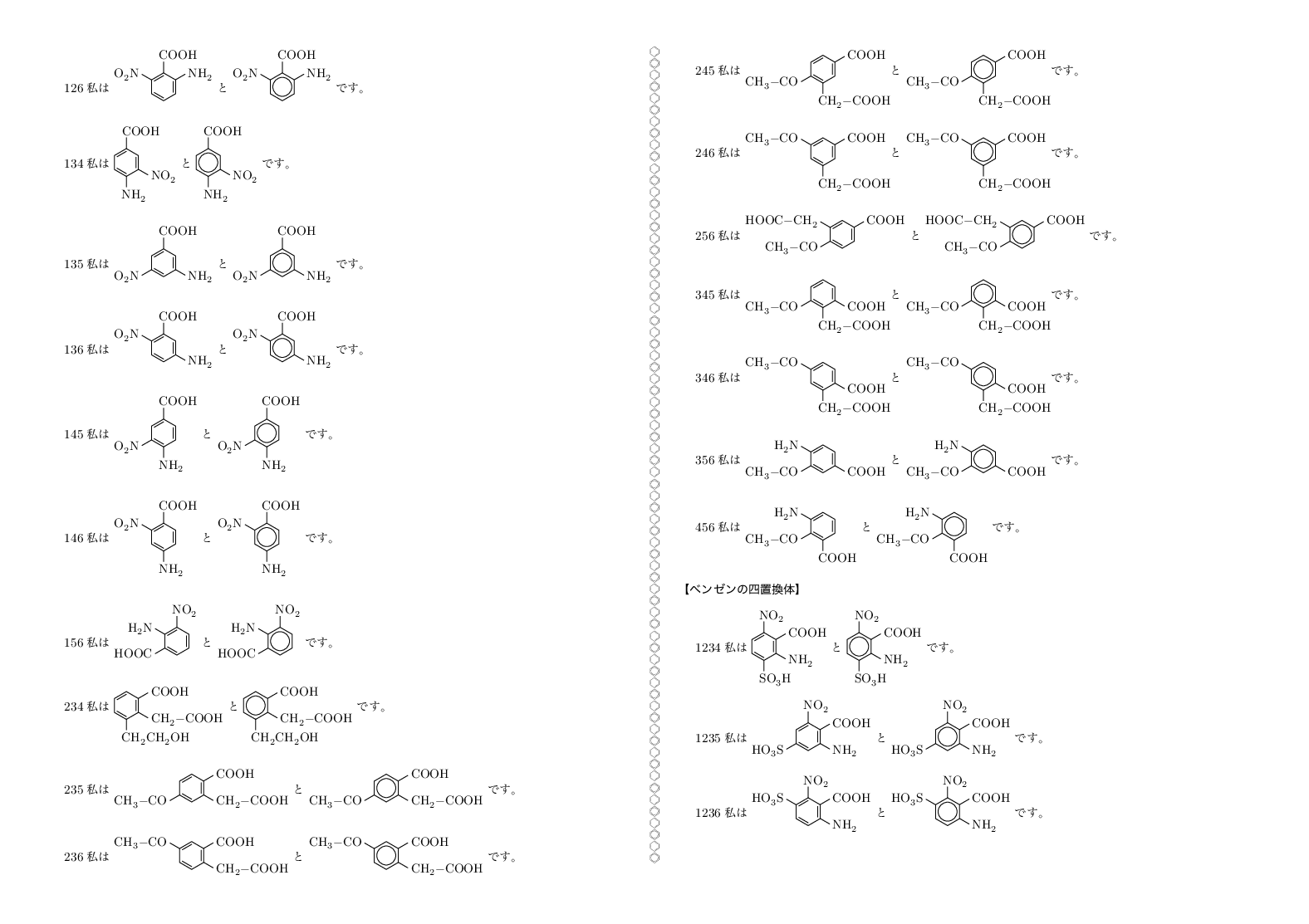

レンダリング結果

6ページ / 同名PDFあり
chemfigとの合わせ技 preview
chemfigとの合わせ技 preview
chemfigとの合わせ技 preview

先頭3ページのみプレビューしています。

PDFを開く
TeXソース
TeXソース
入力コード
\documentclass[b4j,landscape,twocolumn,10pt,twoside]{tetsujsarticle}
\usepackage{tetsuchem}
\pagestyle{empty}

\余白設定[% デフォルトでは一行字数を四捨五入により整数zwに調整する。\余白設定* だと一行字数を切り上げで整数zwに調整，\余白設定** だと調整しない。
上余白=1.4truecm,
下余白=上余白,
左余白=1.414truecm,
左右差=0truecm,
段間隔=6zw,% B4横を2段組にしてB5縦を2枚並べたように見せるときには 段間隔=対称 とする。
段組の仕切り線の太さ=.5truept,
ヘッダの縦幅=0truept,
ヘッダ下端と本文上端の縦間隔=0truept,
ヘッダと本文を仕切る線の太さ=0truept,
本文下端とフッタ下端の縦間隔=0truept,
本文とフッタを仕切る線の太さ=0truept,
傍注領域の幅=0zw,
本文端と傍注領域との間隔=0truept,
傍注同士の縦間隔=\baselineskip,
奇数ページの傍注位置=右,
偶数ページの傍注位置=左,
傍注の一部利用=しない,
]


\段組の仕切り線変更{\これでvfil{\parbox{1zw}{\lineskiplimit-\maxdimen\baselineskip1zw\relax\textemoji{\char"232C\relax\\\textemoji{\char"23E3\relax}}}}}

\begin{document}

\noindent\gt{【基本的な使い方】}
\begin{箇条書き}
\item \verb/\benzene, \Benzene/ ⇒ \benzene, \Benzene
\item \verb/\benzenecirc, \Benzenecirc/ ⇒ \benzenecirc, \Benzenecirc
\item \verb/\phenyl\ce{CH3}/ ⇒ \phenyl\ce{CH3}
\item \verb/\phenyl*{CH3}/ ⇒ \phenyl*{CH3}
\item \verb/\phenyl**{CH3}/ ⇒ \phenyl**{CH3}
\item \verb/\phenylcirc\ce{CH3}/ ⇒ \phenylcirc\ce{CH3}
\item \verb/\phenylcirc*{CH3}/ ⇒ \phenylcirc*{CH3}
\item \verb/\phenylcirc**{CH3}/ ⇒ \phenylcirc**{CH3}
\item \verb/\ophenyl{COOH}{OH}/ ⇒ \ophenyl{COOH}{OH}
\item \verb/\ophenyl*{COOH}{OH}/ ⇒ \ophenyl*{COOH}{OH}
\item \verb/\ophenylcirc{COOH}{OH}/ ⇒ \ophenylcirc{COOH}{OH}
\item \verb/\ophenylcirc*{COOH}{OH}/ ⇒ \ophenylcirc*{COOH}{OH}
\item \verb/\mphenyl{OH}{CH3}/ ⇒ \mphenyl{OH}{CH3}
\item \verb/\mphenylcirc{OH}{CH3}/ ⇒ \mphenylcirc{OH}{CH3}
\item \verb/\ce{CH3}\pphenyl\ce{OH}/ ⇒ \ce{CH3}\pphenyl\ce{OH}
\item \verb/\pphenyl*{OH}{CH3}/ ⇒ \pphenyl*{OH}{CH3}
\item \verb/\ce{CH3}\pphenylcirc\ce{OH}/ ⇒ \ce{CH3}\pphenylcirc\ce{OH}
\item \verb/\pphenylcirc*{OH}{CH3}/ ⇒ \pphenylcirc*{OH}{CH3}
\item \verb/\niju{HOOC}{CH3}{NH2}{NO2}/ ⇒ \niju{HOOC}{CH3}{NH2}{NO2} （$45\Deg$の開き方）
\item \verb/\niju*{HOOC}{CH3}{NH2}{NO2}/ ⇒ \niju*{HOOC}{CH3}{NH2}{NO2} （$60\Deg$の開き方）
\item \verb/\nijul{CH3CH2}{O}{CH3}/ ⇒ \nijul{CH3CH2}{O}{CH3} （$45\Deg$の開き方）
\item \verb/\nijul*{CH3CH2}{O}{CH3}/ ⇒ \nijul*{CH3CH2}{O}{CH3} （$60\Deg$の開き方）
\item \verb/\nijur{CH3CH2}{O}{CH3}/ ⇒ \nijur{CH3CH2}{O}{CH3} （$45\Deg$の開き方）
\item \verb/\nijur*{CH3CH2}{O}{CH3}/ ⇒ \nijur*{CH3CH2}{O}{CH3} （$60\Deg$の開き方）
\item \verb/\ce{O}\quinone\ce{O}/ ⇒ \ce{O}\quinone\ce{O}
\item \verb/\不定二置換体{CH2OCOCH3}{COOCH3}/ ⇒ \不定二置換体{CH2OCOCH3}{COOCH3}
\end{箇条書き}



\br1

\noindent\gt{【応用例】}

\begin{align*}
&\ophenyl{COOH}{OH} + \ce{(CH3CO)2O} \cto \ophenyl{COOH}{OCOCH3} + \ce{CH3COOH}\\
&\ophenyl*{COOH}{OH} + \ce{CH3OH} \ce{->C[H2SO4][\Delta]} \ophenyl*{COOCH3}{OH} + \ce{H2O}\\
&\niju{CH3 - CH2}{CH3}{COOH}{CHO} \ce{->C[O3][~~~~~~~~~~]} \nijul{CH3 - CH2}{O}{CH3} + \nijur{COOH}{O}{CHO}\\
&\Benzene  +  \ce{HNO3 ->C[H2SO4][\Delta]} \phenyl**{NO2} + \ce{H2O}\\
&2\phenyl*{NO2} + \ce{3Sn + 14HCl} \cto 2\phenyl*{NH3Cl} + \ce{3SnCl4 + 4H2O}
\end{align*}

\br1


\newpage

\noindent\gt{【ベンゼンの一置換体】}\nopagebreak

\br{.5}

1私は\ベンゼン置換体{1}{CH2COOCH3}と\ベンゼン置換体circ{1}{CH2COOCH3}です。

\br{.5}

2私は\ベンゼン置換体{2}{CH2COOCH3}と\ベンゼン置換体circ{2}{CH2COOCH3}です。

\br{.5}

3私は\ベンゼン置換体{3}{CH2COOCH3}と\ベンゼン置換体circ{3}{CH2COOCH3}です。

\br{.5}

4私は\ベンゼン置換体{4}{CH2COOCH3}と\ベンゼン置換体circ{4}{CH2COOCH3}です。

\br{.5}

5私は\ベンゼン置換体{5}{CH3 - CONH }と\ベンゼン置換体circ{5}{CH3 - CONH }です。

\br{.5}

6私は\ベンゼン置換体{6}{CH3 - CONH }と\ベンゼン置換体circ{6}{CH3 - CONH }です。

\br1

\noindent\gt{【ベンゼンの二置換体】}\nopagebreak

\br{.5}

12私は\ベンゼン置換体{12}{SO3H}{NH2}と\ベンゼン置換体circ{12}{SO3H}{NH2}です。

%\br{.5}
%
%21私は\ベンゼン置換体{21}{SO3H}{NH2}と\ベンゼン置換体circ{21}{SO3H}{NH2}です。

\br{.5}

13私は\ベンゼン置換体{13}{SO3H}{NH2}と\ベンゼン置換体circ{13}{SO3H}{NH2}です。

%\br{.5}
%
%31私は\ベンゼン置換体{31}{SO3H}{NH2}と\ベンゼン置換体circ{31}{SO3H}{NH2}です。

\br{.5}

14私は\ベンゼン置換体{14}{SO3H}{NH2}と\ベンゼン置換体circ{14}{SO3H}{NH2}です。

%\br{.5}
%
%41私は\ベンゼン置換体{41}{SO3H}{NH2}と\ベンゼン置換体circ{41}{SO3H}{NH2}です。

\br{.5}

15私は\ベンゼン置換体{15}{NH2}{O2N}と\ベンゼン置換体circ{15}{NH2}{O2N}です。

%\br{.5}
%
%51私は\ベンゼン置換体{51}{H2N}{NO2}と\ベンゼン置換体circ{51}{H2N}{NO2}です。

\br{.5}

16私は\ベンゼン置換体{16}{NH2}{O2N}と\ベンゼン置換体circ{16}{NH2}{O2N}です。

%\br{.5}
%
%61私は\ベンゼン置換体{61}{H2N}{NO2}と\ベンゼン置換体circ{61}{H2N}{NO2}です。

\br{.5}

23私は\ベンゼン置換体{23}{NH2}{NO2}と\ベンゼン置換体circ{23}{NH2}{NO2}です。

%\br{.5}
%
%32私は\ベンゼン置換体{32}{NH2}{NO2}と\ベンゼン置換体circ{32}{NH2}{NO2}です。

%\br{.5}
%
%65私は\ベンゼン置換体{65}{O2N}{H2N}と\ベンゼン置換体circ{65}{O2N}{H2N}です。

24私は\ベンゼン置換体{24}{CH3}{NHCOCH3}と\ベンゼン置換体circ{24}{CH3}{NHCOCH3}です。
\br{.5}

25私は\ベンゼン置換体{25}{CH3}{CH3CO}と\ベンゼン置換体circ{25}{CH3}{CH3CO}です。
\br{.5}

26私は\ベンゼン置換体{26}{CH3}{CH3CO}と\ベンゼン置換体circ{26}{CH3}{CH3CO}です。
\br{.5}

34私は\ベンゼン置換体{34}{CH2CHO}{CH2COOH}と\ベンゼン置換体circ{34}{CH2CHO}{CH2COOH}です。
\br{.5}

35私は\ベンゼン置換体{35}{CH2CHO}{CH3CO}と\ベンゼン置換体circ{35}{CH2CHO}{CH3CO}です。
\br{.5}

36私は\ベンゼン置換体{36}{CH2CHO}{CH3CO}と\ベンゼン置換体circ{36}{CH2CHO}{CH3CO}です。
\br{.5}

45私は\ベンゼン置換体{45}{CH2 - COOH}{CH3CO}と\ベンゼン置換体circ{45}{CH2 - COOH}{CH3CO}です。
\br{.5}

46私は\ベンゼン置換体{46}{CH2 - COOH}{CH3CO}と\ベンゼン置換体circ{46}{CH2 - COOH}{CH3CO}です。
\br{.5}

56私は\ベンゼン置換体{56}{O2N}{H2N}と\ベンゼン置換体circ{56}{O2N}{H2N}です。

\br1

\noindent\gt{【ベンゼンの三置換体】}\nopagebreak

\br{.5}

123私は\ベンゼン置換体{123}{NO2}{COOH}{NH2}と\ベンゼン置換体circ{123}{NO2}{COOH}{NH2}です。

\br1

124私は\ベンゼン置換体{124}{COOH}{NO2}{NH2}と\ベンゼン置換体circ{124}{COOH}{NO2}{NH2}です。


\br1

125私は\ベンゼン置換体{125}{COOH}{NH2}{O2N}と\ベンゼン置換体circ{125}{COOH}{NH2}{O2N}です。

\br1

126私は\ベンゼン置換体{126}{COOH}{NH2}{O2N}と\ベンゼン置換体circ{126}{COOH}{NH2}{O2N}です。

\br1

134私は\ベンゼン置換体{134}{COOH}{NO2}{NH2}と\ベンゼン置換体circ{134}{COOH}{NO2}{NH2}です。

\br1

135私は\ベンゼン置換体{135}{COOH}{NH2}{O2N}と\ベンゼン置換体circ{135}{COOH}{NH2}{O2N}です。

\br1

136私は\ベンゼン置換体{136}{COOH}{NH2}{O2N}と\ベンゼン置換体circ{136}{COOH}{NH2}{O2N}です。

\br1

145私は\ベンゼン置換体{145}{COOH}{NH2}{O2N}と\ベンゼン置換体circ{145}{COOH}{NH2}{O2N}です。

\br1

146私は\ベンゼン置換体{146}{COOH}{NH2}{O2N}と\ベンゼン置換体circ{146}{COOH}{NH2}{O2N}です。

\br1

156私は\ベンゼン置換体{156}{NO2}{H2N}{HOOC}と\ベンゼン置換体circ{156}{NO2}{H2N}{HOOC}です。

\br1

234私は\ベンゼン置換体{234}{COOH}{CH2 - COOH}{CH2CH2OH}と\ベンゼン置換体circ{234}{COOH}{CH2 - COOH}{CH2CH2OH}です。
\br1
235私は\ベンゼン置換体{235}{COOH}{CH2 - COOH}{CH3 - CO}と\ベンゼン置換体circ{235}{COOH}{CH2 - COOH}{CH3 - CO}です。
\br1
236私は\ベンゼン置換体{236}{COOH}{CH2 - COOH}{CH3 - CO}と\ベンゼン置換体circ{236}{COOH}{CH2 - COOH}{CH3 - CO}です。
\br1
245私は\ベンゼン置換体{245}{COOH}{CH2 - COOH}{CH3 - CO}と\ベンゼン置換体circ{245}{COOH}{CH2 - COOH}{CH3 - CO}です。
\br1
246私は\ベンゼン置換体{246}{COOH}{CH2 - COOH}{CH3 - CO}と\ベンゼン置換体circ{246}{COOH}{CH2 - COOH}{CH3 - CO}です。
\br1
256私は\ベンゼン置換体{256}{COOH}{HOOC - CH2}{CH3 - CO}と\ベンゼン置換体circ{256}{COOH}{HOOC - CH2}{CH3 - CO}です。
\br1
345私は\ベンゼン置換体{345}{COOH}{CH2 - COOH}{CH3 - CO}と\ベンゼン置換体circ{345}{COOH}{CH2 - COOH}{CH3 - CO}です。
\br1
346私は\ベンゼン置換体{346}{COOH}{CH2 - COOH}{CH3 - CO}と\ベンゼン置換体circ{346}{COOH}{CH2 - COOH}{CH3 - CO}です。
\br1

356私は\ベンゼン置換体{356}{COOH}{H2N}{CH3 - CO}と\ベンゼン置換体circ{356}{COOH}{H2N}{CH3 - CO}です。

\br1
456私は\ベンゼン置換体{456}{COOH}{H2N}{CH3 - CO}と\ベンゼン置換体circ{456}{COOH}{H2N}{CH3 - CO}です。
\br1



\noindent\gt{【ベンゼンの四置換体】}\nopagebreak

\br{.5}

1234私は\ベンゼン置換体{1234}{NO2}{COOH}{NH2}{SO3H}と\ベンゼン置換体circ{1234}{NO2}{COOH}{NH2}{SO3H}です。

\br{.5}

1235私は\ベンゼン置換体{1235}{NO2}{COOH}{NH2}{HO3S}と\ベンゼン置換体circ{1235}{NO2}{COOH}{NH2}{HO3S}です。

\br{.5}

1236私は\ベンゼン置換体{1236}{NO2}{COOH}{NH2}{HO3S}と\ベンゼン置換体circ{1236}{NO2}{COOH}{NH2}{HO3S}です。

\br{.5}

1245私は\ベンゼン置換体{1245}{NO2}{COOH}{NH2}{HO3S}と\ベンゼン置換体circ{1245}{NO2}{COOH}{NH2}{HO3S}です。

\br{.5}

1246私は\ベンゼン置換体{1246}{NO2}{COOH}{NH2}{HO3S}と\ベンゼン置換体circ{1246}{NO2}{COOH}{NH2}{HO3S}です。

\br{.5}

1256私は\ベンゼン置換体{1256}{NO2}{COOH}{CH3 - CH2 }{HO3S}と\ベンゼン置換体circ{1256}{NO2}{COOH}{CH3 - CH2 }{HO3S}です。

\br{.5}

1345私は\ベンゼン置換体{1345}{NO2}{COOH}{NH2}{HO3S}と\ベンゼン置換体circ{1345}{NO2}{COOH}{NH2}{HO3S}です。

\br{.5}

1346私は\ベンゼン置換体{1346}{NO2}{COOH}{NH2}{HO3S}と\ベンゼン置換体circ{1346}{NO2}{COOH}{NH2}{HO3S}です。

\br{.5}

1356私は\ベンゼン置換体{1356}{NO2}{COOH}{CH3 - CH2 }{HO3S}と\ベンゼン置換体circ{1356}{NO2}{COOH}{CH3 - CH2 }{HO3S}です。

\br{.5}

1456私は\ベンゼン置換体{1456}{NO2}{COOH}{CH3 - CH2 }{HO3S}と\ベンゼン置換体circ{1456}{NO2}{COOH}{CH3 - CH2 }{HO3S}です。

\br{.5}
2345私は\ベンゼン置換体{2345}{COOH}{NH2}{COOH}{CH3 - CO}と\ベンゼン置換体circ{2345}{COOH}{NH2}{COOH}{CH3 - CO}です。
\br{.5}

2346私は\ベンゼン置換体{2346}{COOH}{NH2}{COOH}{CH3 - CO}と\ベンゼン置換体circ{2346}{COOH}{NH2}{COOH}{CH3 - CO}です。
\br{.5}

2356私は\ベンゼン置換体{2356}{COOH}{NH2}{HOOC}{CH3 - CO}と\ベンゼン置換体circ{2356}{COOH}{NH2}{HOOC}{CH3 - CO}です。
\br{.5}

2456私は\ベンゼン置換体{2456}{COOH}{NH2}{HOOC}{CH3 - CO}と\ベンゼン置換体circ{2456}{COOH}{NH2}{HOOC}{CH3 - CO}です。

\br{.5}

3456私は\ベンゼン置換体{3456}{COOH}{NH2}{HOOC}{CH3 - CO}と\ベンゼン置換体circ{3456}{COOH}{NH2}{HOOC}{CH3 - CO}です。


\br1

\noindent\gt{【ベンゼンの五置換体】}\nopagebreak

\br{.5}

12345私は\ベンゼン置換体{12345}{SO3H}{NO2}{NH2}{COO-}{H2N}と\ベンゼン置換体circ{12345}{SO3H}{NO2}{NH2}{COO-}{H2N}です。

\br{.5}
12346私は\ベンゼン置換体{12346}{SO3H}{NO2}{NH2}{COO-}{H2N}と\ベンゼン置換体circ{12346}{SO3H}{NO2}{NH2}{COO-}{H2N}です。

\br{.5}
12356私は\ベンゼン置換体{12356}{SO3H}{NO2}{NH2}{O2N}{H2N}と\ベンゼン置換体circ{12356}{SO3H}{NO2}{NH2}{O2N}{H2N}です。

\br{.5}
12456私は\ベンゼン置換体{12456}{SO3H}{NO2}{NH2}{O2N}{H2N}と\ベンゼン置換体circ{12456}{SO3H}{NO2}{NH2}{O2N}{H2N}です。

\br{.5}
13456私は\ベンゼン置換体{13456}{SO3H}{NO2}{NH2}{O2N}{H2N}と\ベンゼン置換体circ{13456}{SO3H}{NO2}{NH2}{O2N}{H2N}です。

\br{.5}

23456私は\ベンゼン置換体{23456}{NHCOCH3}{CH3}{COOH}{H2N}{CH3 - CO}と\ベンゼン置換体circ{23456}{NHCOCH3}{CH3}{COOH}{H2N}{CH3 - CO}です。


\br1

\noindent\gt{【ベンゼンの六置換体】}\nopagebreak

\br{.5}

123456私は\ベンゼン置換体{123456}{SO3H}{NO2}{NH2}{COO-}{H2N}{CH3 - CH2}と\ベンゼン置換体circ{123456}{SO3H}{NO2}{NH2}{COO-}{H2N}{CH3 - CH2}です。


\newpage


\br1

\noindent\gt{【応用例】}\nopagebreak

\begin{align*}
\phenyl*{OH} + \ce{3Br2 -> } \ベンゼン置換体{1246}{OH}{Br}{Br}{Br} \ce{ v + 3HBr}
\end{align*}

\begin{align*}
\phenyl*{OH} + \ce{3HNO3 -> } \ベンゼン置換体{1246}{OH}{NO2}{NO2}{O2N} \ce{  + 3H2O}
\end{align*}


\br{.5}

\小見出し{chemfigとの合わせ技}
\br{.5}

私は\phenyl\chemfig{CH (-[2]CH3)(-[6]CH3)} です。

\br{.5}

私は\phenyl\chemfig{C (-[2]CH3)(-[6]CH3) - O - O - H} です。


\br{.5}

私は\phenyl\chemfig{CH (-[2]CH3) - CH3} です。

\br{.5}

私は\hspace{18pt}\phenyl*{\hamidasi[R]{\ce{CH3 -}} CH - CH3}です。

\br{.5}

私は\hspace{18pt}\phenyl*{\hamidasi[R]{\ce{CH3 -}}\chemfig{C(-[2] O -[2] O -[2]H)} - CH3} です。

\br{.5}

私は\hspace{18pt}\phenyl*{\hamidasi[R]{\ce{CH3 -}}\chemfig{C(-[2] O - O - H) - CH3}} です。

\br{.5}

私は\ophenyl{\chemfig{C (=[2]O) -  O - CH3}}{\chemfig{O - C(=[6]O) - CH2 -}\!\!\raisebox{.7pt}{\benzene}}です。

\br{.5}

私は\ophenyl{\cfig{C(=[2]O) -[:-35,1.2]O}}{\cfig{C(=[6]O) -[:35,1.1]}}です。

\br1


\begin{tcolorbox}[title=\gt{tcolorboxとの併用実験},breakable]
\begin{align*}
&\ophenyl{COOH}{OH} + \ce{(CH3CO)2O} \cto \ophenyl{COOH}{OCOCH3} + \ce{CH3COOH}\\
&\ophenyl*{COOH}{OH} + \ce{CH3OH} \ce{->C[H2SO4][\Delta]} \ophenyl*{COOCH3}{OH} + \ce{H2O}\\
&\niju{CH3 - CH2}{CH3}{COOH}{CHO} \ce{->C[O3][~~~~~~~~~~]} \nijul{CH3 - CH2}{O}{CH3} + \nijur{COOH}{O}{CHO}\\
&\Benzene  +  \ce{HNO3 ->C[H2SO4][\Delta]} \phenyl**{NO2} + \ce{H2O}\\
&2\phenyl*{NO2} + \ce{3Sn + 14HCl} \cto 2\phenyl*{NH3Cl} + \ce{3SnCl4 + 4H2O}
\end{align*}


\begin{align*}
\phenyl*{OH} + \ce{3Br2 -> } \ベンゼン置換体{1246}{OH}{Br}{Br}{Br} \ce{ v + 3HBr}
\end{align*}

\begin{align*}
\phenyl*{OH} + \ce{3HNO3 -> } \ベンゼン置換体{1246}{OH}{NO2}{NO2}{O2N} \ce{  + 3H2O}
\end{align*}


\br{.5}

私は\phenyl\chemfig{CH (-[2]CH3)(-[6]CH3)} です。

\br{.5}

私は\phenyl\chemfig{C (-[2]CH3)(-[6]CH3) - O - O - H} です。


\br{.5}

私は\phenyl\chemfig{CH (-[2]CH3) - CH3} です。

\br{.5}

私は\hspace{18pt}\phenyl*{\hamidasi[R]{\ce{CH3 -}} CH - CH3}です。

\br{.5}

私は\hspace{18pt}\phenyl*{\hamidasi[R]{\ce{CH3 -}}\chemfig{C(-[2] O -[2] O -[2]H)} - CH3} です。

\br{.5}

私は\hspace{18pt}\phenyl*{\hamidasi[R]{\ce{CH3 -}}\chemfig{C(-[2] O - O - H) - CH3}} です。

\br{.5}

私は\ophenyl{\chemfig{C (=[2]O) -  O - CH3}}{\chemfig{O - C(=[6]O) - CH2 -}\!\!\raisebox{.7pt}{\benzene}}です。
\end{tcolorbox}


\end{document}
