糖類6

chemfig/糖類(Oura)/糖類6.tex化学・構造式 chemfighybrid

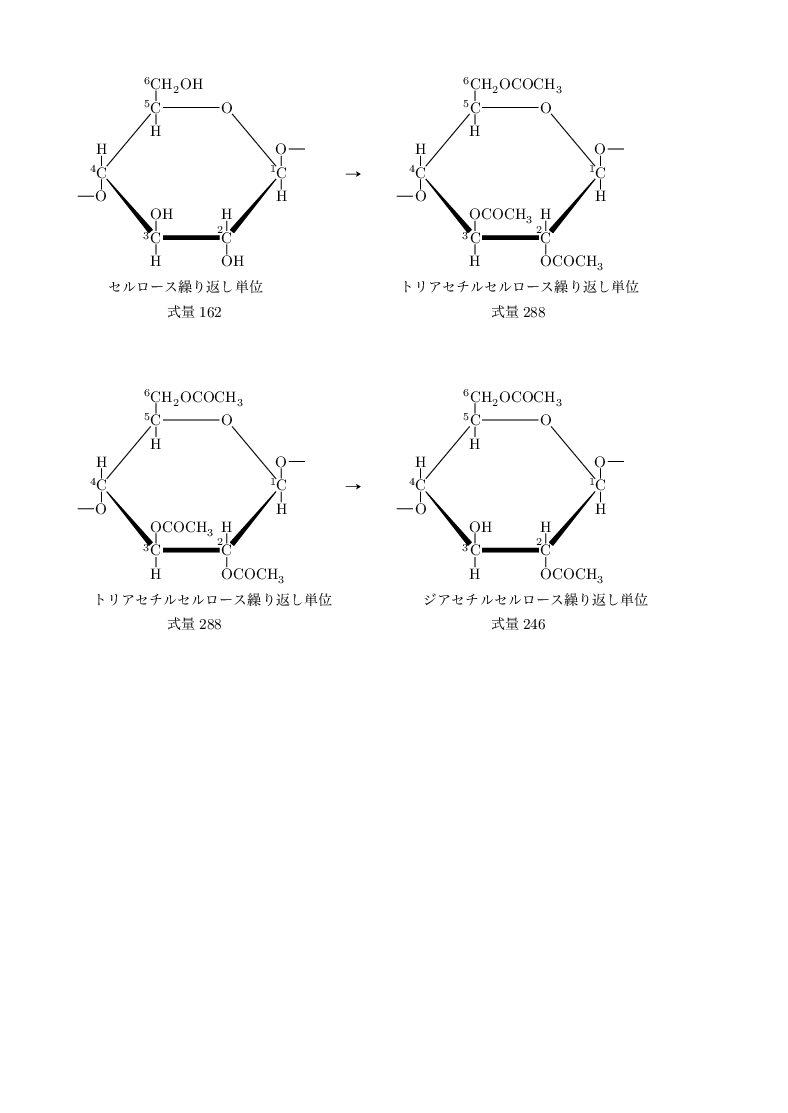

レンダリング結果

1ページ / 同名PDFあり
TeXソース
入力コード
\documentclass[b5j,10pt,twoside,]{tetsujsarticle}
\usepackage{tetsuchem}

\setcrambond{3pt}{}{} %%%%%%%%%%% くさびの太さを指定


\begin{document}
\chemfig{%%% $\beta-$\!\,グルコース繰り返し単位
^1C?(-[2,,2] O-[0])(-[6,,2]H) % 1位炭素
<[:-130,3.6,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OH) % 2位炭素
-[:180,3.0,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,3.6,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2]O-[4]) % 4位炭素
-[:50,3.6,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,3.0,2] O?) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}
\qquad$\cto$\qquad
\chemfig{%%% $\beta-$\!\,グルコース繰り返し単位
^1C?(-[2,,2] O-[0])(-[6,,2]H) % 1位炭素
<[:-130,3.6,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OCOCH3) % 2位炭素
-[:180,3.0,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OCOCH3)(-[6,,2]H) % 3位炭素
>[:130,3.6,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2]O-[4]) % 4位炭素
-[:50,3.6,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,3.0,2] O?) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OCOCH3 % 6位炭素
}

\

\qquad セルロース繰り返し単位\qquad\qquad\qquad\qquad\quad トリアセチルセルロース繰り返し単位

\hfill 式量162\hfill\hfill\hfill 式量288\hfill\hfill\mbox{}

\

\

\

\chemfig{%%% $\beta-$\!\,グルコース繰り返し単位
^1C?(-[2,,2] O-[0])(-[6,,2]H) % 1位炭素
<[:-130,3.6,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OCOCH3) % 2位炭素
-[:180,3.0,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OCOCH3)(-[6,,2]H) % 3位炭素
>[:130,3.6,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2]O-[4]) % 4位炭素
-[:50,3.6,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,3.0,2] O?) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OCOCH3 % 6位炭素
}
\qquad$\cto$\qquad
\chemfig{%%% $\beta-$\!\,グルコース繰り返し単位
^1C?(-[2,,2] O-[0])(-[6,,2]H) % 1位炭素
<[:-130,3.6,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OCOCH3) % 2位炭素
-[:180,3.0,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,3.6,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2]O-[4]) % 4位炭素
-[:50,3.6,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,3.0,2] O?) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OCOCH3 % 6位炭素
}

\

\quad トリアセチルセルロース繰り返し単位\qquad\qquad\qquad ジアセチルセルロース繰り返し単位

\hfill 式量288\hfill\hfill\hfill 式量246\hfill\hfill\mbox{}

\end{document}
