ドミノ

鉄TeX機能紹介/TikZサンプル/ドミノ.tex鉄TeX機能紹介 / TikZhybrid

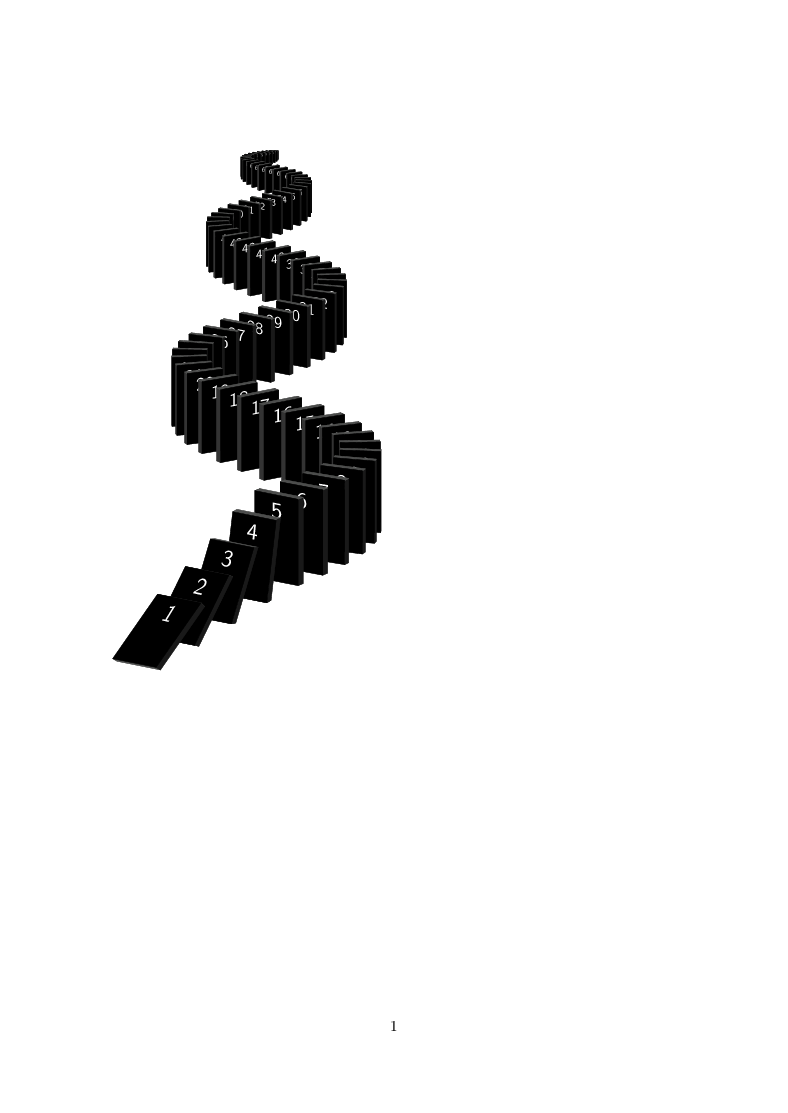

レンダリング結果

1ページ / 同名PDFあり
ドミノ preview
PDFを開く
TeXソース
TeXソース
入力コード
\documentclass[b5j]{tetsujsarticle}
%\usepackage{tetsuryoku}
\usepackage[dvipdfmx]{graphicx}
\usepackage{tikz}
\usetikzlibrary{calc}

\tikzset{3D/.cd,
  x/.store in=\xx, x=0,
  y/.store in=\yy, y=0,
  z/.store in=\zz, z=0
}

\tikzdeclarecoordinatesystem{3D}{%
  \tikzset{3D/.cd,#1}%
  \pgfpoint{sin(\yy)*(\xx)}{-((\xx)/75)^2+(\zz)/100*(\xx)}%
}

\begin{document}

\begin{tikzpicture}[line join=round, very thin]
\def\e{1260}
\foreach \x [evaluate={\i=mod(\x+90,360); \j=int((\i<180)*2-1); \t=3; \sc=\x/\e; \n=int((\e-\x)/15+5); \X=\x/\e;}] in {10,25,...,\e}{

   \path [shift={(3D cs:x=\x-\t,y={3*sin(\x-\t)})}, yslant=cos(\x)/5]
     (-\X/2, 0)   coordinate (A')  ( \X/2, 0)   coordinate (B')
     ( \X/2,2*\X) coordinate (C')  (-\X/2,2*\X) coordinate (D');

   \path [shift={(3D cs:x=\x,y=3*sin \x)}, yslant=cos(\x)/5]
     (-\X/2, 0)   coordinate (A) ( \X/2, 0)   coordinate (B)
     ( \X/2,2*\X) coordinate (C) (-\X/2,2*\X) coordinate (D);

   \filldraw [black!90] (B) -- (B') -- (C') -- (C)  -- cycle;
   \filldraw [black!80] (A) -- (A') -- (D') -- (D)  -- cycle;
   \filldraw [black!70] (C) -- (D)  -- (D') -- (C') -- cycle;
   \filldraw [black]    (A) -- (B)  -- (C)  -- (D)  -- cycle;

   \node [text=white, shift={($(C)!0.5!(D)$)}, anchor=north, yslant=cos(\x)/5, font=\sf, scale=\sc*1.5]
     at (0,-.33*\X) {\n};
}
%
\foreach \i [evaluate={\x=\i*30-10; \X=1; \n=int(5-\i);\xsl=\x/180}]in {1,...,4}{

  \path [shift={(3D cs:x=\x+\e,y=-3*\x/90)}, yslant=cos \e/5, xslant=\xsl]
    (-\X/2, 0)           coordinate (A) ( \X/2, 0)           coordinate (B)
    ( \X/2, \X*2-\x/360) coordinate (C) (-\X/2, \X*2-\x/360) coordinate (D);

  \path [shift={(3D cs:x=\x+\e,y=-3*\x/90)}, shift={(5/50,5/50-\i*2/50)}, yslant=cos \e/5, xslant=\xsl]
      (-\X/2, 0)           coordinate (A') ( \X/2, 0)           coordinate (B')
      ( \X/2, \X*2-\x/330) coordinate (C') (-\X/2, \X*2-\x/330) coordinate (D');

  \filldraw [black!70] (C) -- (D)  -- (D') -- (C') -- cycle;
  \filldraw [black!70] (A) -- (B)  -- (B') -- (A') -- cycle;
  \filldraw [black!90] (B) -- (B') -- (C') -- (C)  -- cycle;
  \filldraw [black]    (A) -- (B)  -- (C)  -- (D)  -- cycle;

 \node [text=white, shift={($(C)!0.5!(D)$)}, anchor=north, xslant=\xsl,yslant=cos \e/5, font=\sf, scale=1.5]
       at (0,-.33*\X) {\n};
}

\end{tikzpicture}

\end{document}
