クラウンエーテル

鉄TeX機能紹介/TikZサンプル/髙橋作成/クラウンエーテル.tex鉄TeX機能紹介 / TikZhybrid

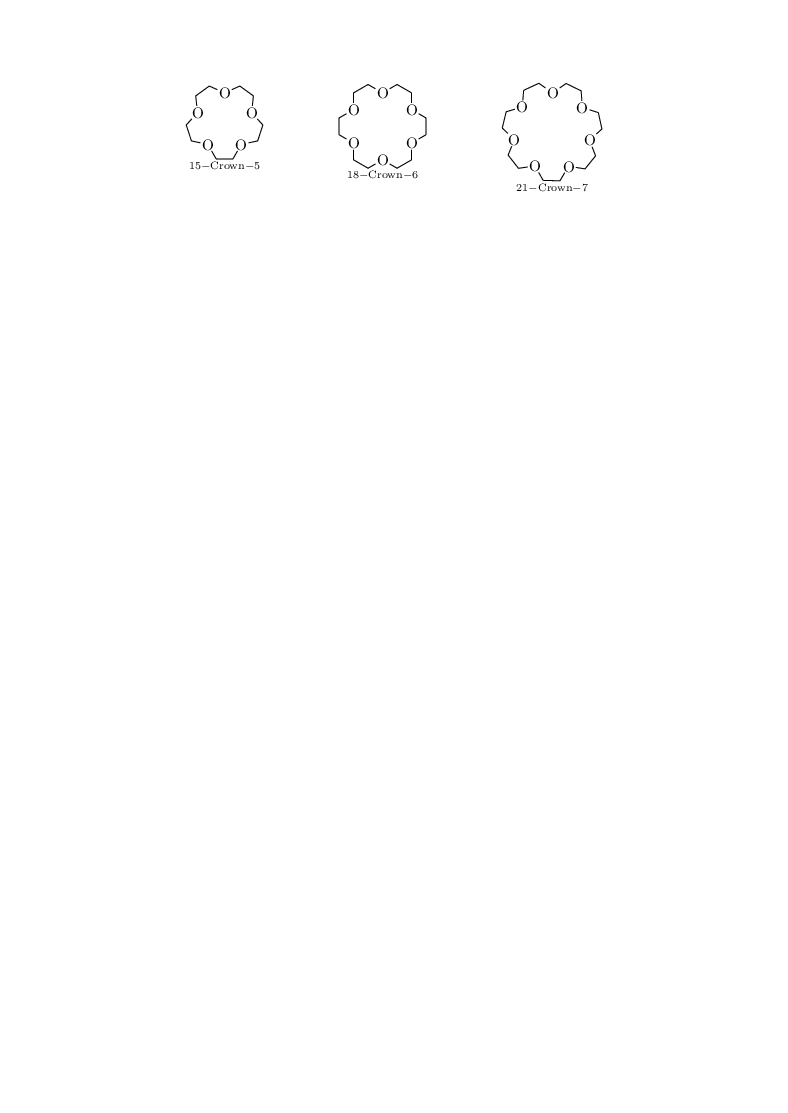

レンダリング結果

1ページ / 同名PDFあり

TeXソース

入力コード

\documentclass[b5j,10pt,twoside]{tetsujsarticle}
\usepackage{tetsuchem}
\pagestyle{fancy}

\begin{document}

\begin{center}
$\underset{15-\,\!\mathrm{Crown}-\,\!5}{\benzenefig{O?*6([:186]---O*6([::12]---O*6([::12]---O*6([::12]---O*6([::12]--?)))))}}$\ihspace{5zw}
$\underset{18-\,\!\mathrm{Crown}-\,\!6}{\benzenefig{O?*6([:180]---O*6(---O*6(---O*6(---O*6(---O*6(--?))))))}}$\ihspace{5zw}
$\underset{21-\,\!\mathrm{Crown}-\,\!7}{\benzenefig{O?*6([:175]---O*6([::-8.5]---O*6([::-8.5]---O*6([::-8.5]---O*6([::-8.5]---O*6([::-8.5]---O*6([::-8.5]--?)))))))}}$
\end{center}

\end{document}
