$-$\!\,グルコース（細線）

chemfig/糖類.tex化学・構造式 chemfighybrid

レンダリング結果

4ページ / 同名PDFあり

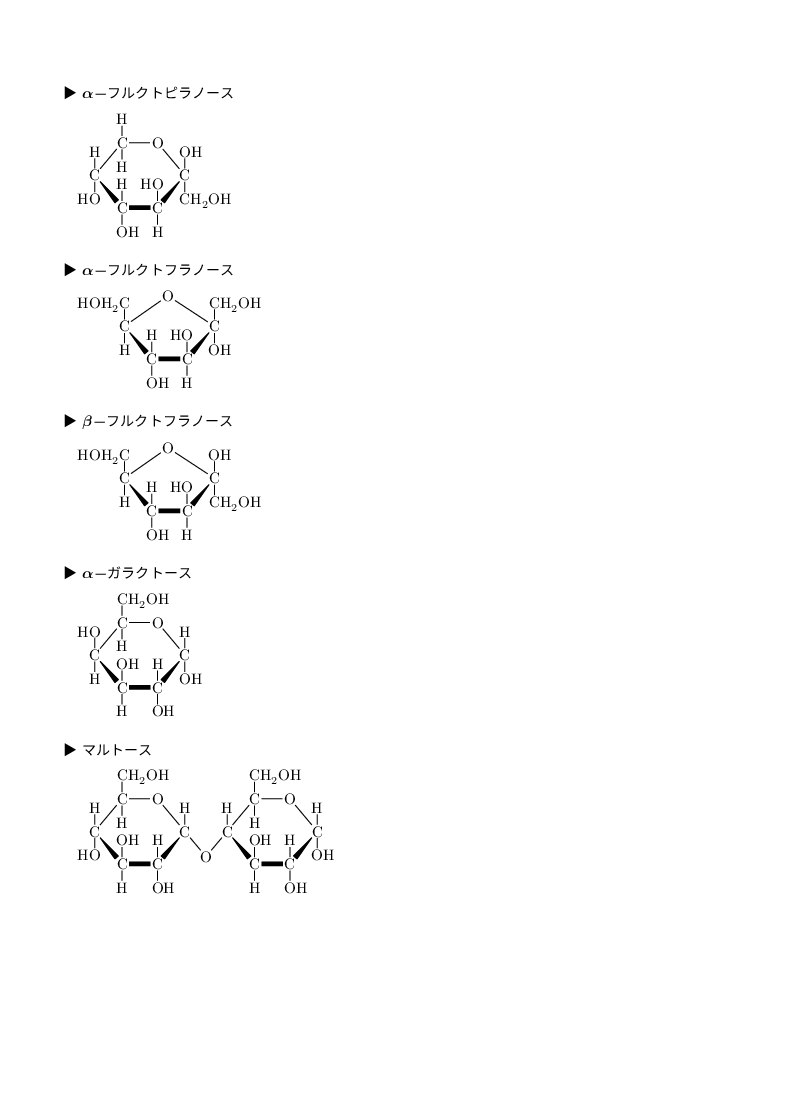

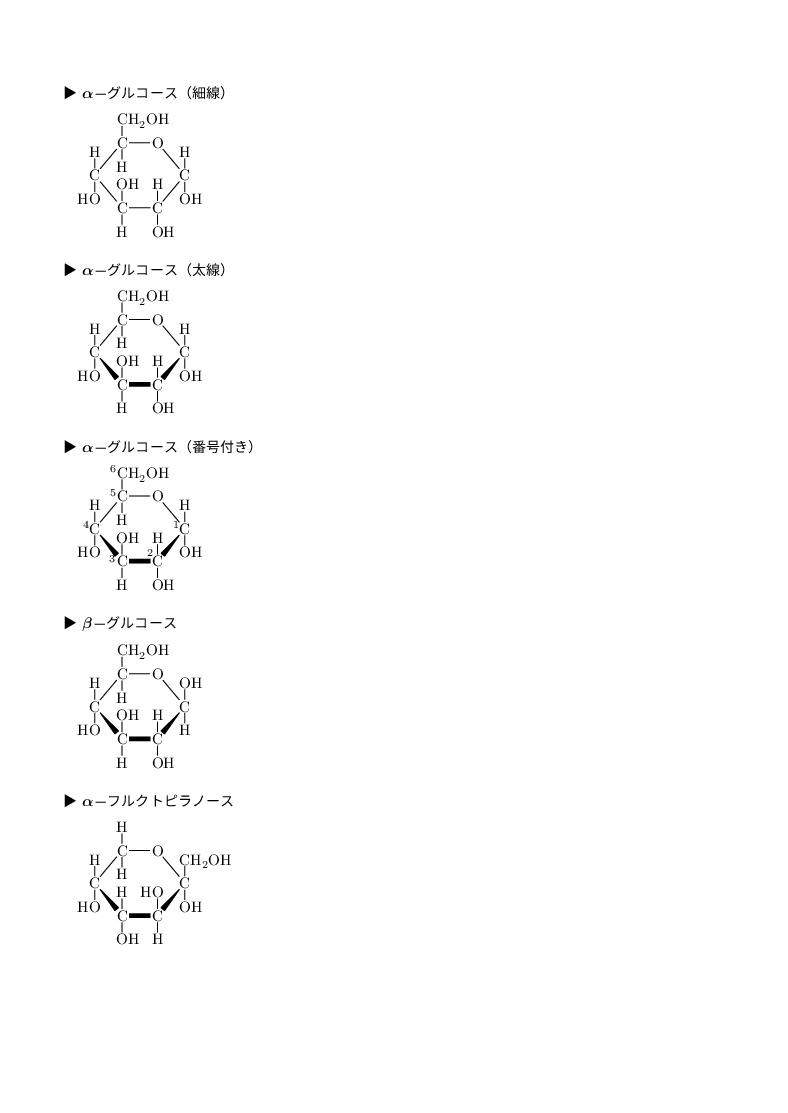

$-$\!\,グルコース（細線） preview

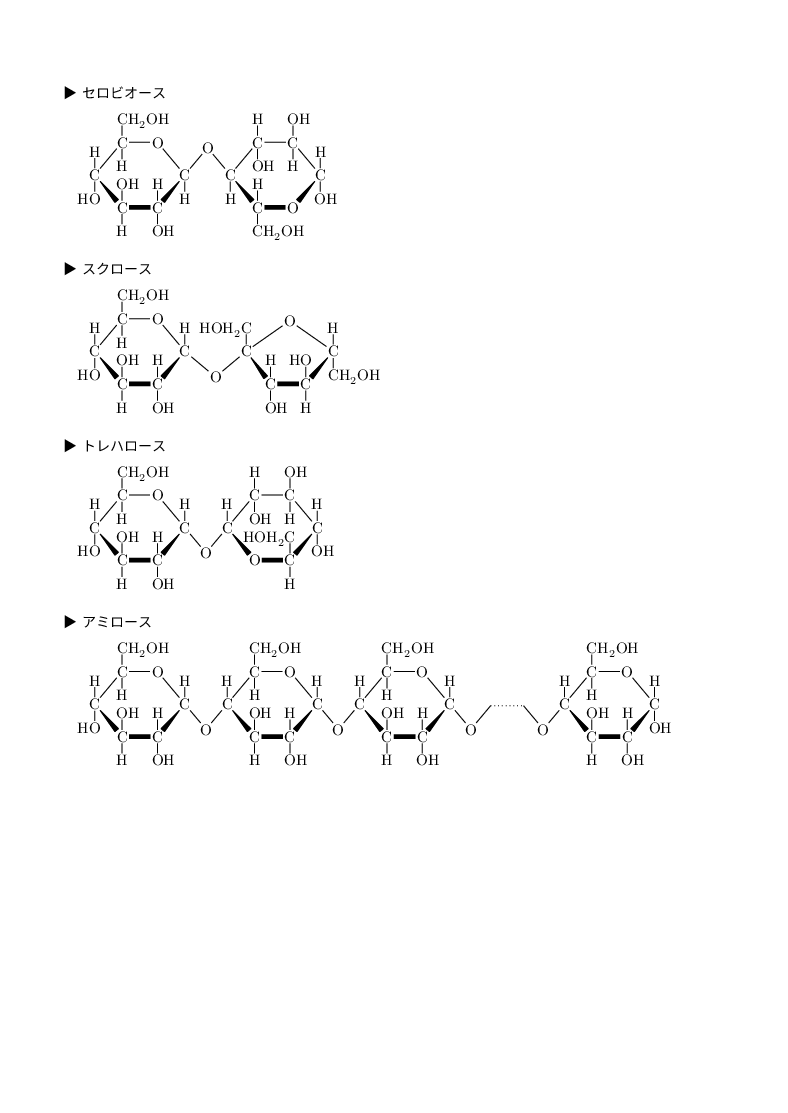

$-$\!\,グルコース（細線） preview
$-$\!\,グルコース（細線） preview

先頭3ページのみプレビューしています。

PDFを開く
TeXソース
TeXソース
入力コード
\documentclass[b5j,10pt,twoside,]{tetsujsarticle}
\usepackage{tetsuchem}

\setcrambond{3pt}{}{} %%%%%%%%%%% くさびの太さを指定


\begin{document}

\小見出し{$\alpha-$\!\,グルコース（細線）}

\br{.5}

\chemfig{%%% $\alpha-$\!\,グルコース（細線）
C?(-[2] H)(-[6]OH) % 1位炭素
-[:-130,1.8] % 1-2結合
C(-[2] H)(-[6]OH) % 2位炭素
-[:180,1.5] % 2-3結合
C(-[2] OH)(-[6]H) % 3位炭素
-[:130,1.8] % 3-4結合
C(-[2] H)(-[6,,,2]HO) % 4位炭素
-[:50,1.8] % 4-5結合
C(-[6]H)( -[,1.5] O?) % 5位炭素
-[2] % 5-6結合
CH2OH % 6位炭素
}

\br1

\小見出し{$\alpha-$\!\,グルコース（太線）}

\br{.5}

\chemfig{%%% $\alpha-$\!\,グルコース（太線）
C?(-[2] H)(-[6]OH) % 1位炭素
<[:-130,1.8] % 1-2結合
C(-[2] H)(-[6]OH) % 2位炭素
-[:180,1.5,,,line width=3pt] % 2-3結合
C(-[2] OH)(-[6]H) % 3位炭素
>[:130,1.8] % 3-4結合
C(-[2] H)(-[6,,,2]HO) % 4位炭素
-[:50,1.8] % 4-5結合
C(-[6]H)( -[,1.5] O?) % 5位炭素
-[2] % 5-6結合
CH2OH % 6位炭素
}

\br1

\小見出し{$\alpha-$\!\,グルコース（番号付き）}

\br{.5}

\chemfig{%%% $\alpha-$\!\,グルコース（番号付き）
^1C?(-[2,,2] H)(-[6,,2]OH) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OH) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.5,2] O?) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}

\br1

\小見出し{$\beta-$\!\,グルコース}

\br{.5}

\chemfig{%%% $\beta-$\!\,グルコース
C?(-[2] OH)(-[6]H) % 1位炭素
<[:-130,1.8] % 1-2結合
C(-[2] H)(-[6]OH) % 2位炭素
-[:180,1.5,,,line width=3pt] % 2-3結合
C(-[2] OH)(-[6]H) % 3位炭素
>[:130,1.8] % 3-4結合
C(-[2] H)(-[6,,,2]HO) % 4位炭素
-[:50,1.8] % 4-5結合
C(-[6]H)( -[,1.5] O?) % 5位炭素
-[2] % 5-6結合
CH2OH % 6位炭素
}


\br1

\小見出し{$\alpha-$\!\,フルクトピラノース}

\br{.5}

\chemfig{%%% $\alpha-$\!\,フルクトピラノース
C?(-[2] CH2OH)(-[6]OH) % 1-2位炭素
<[:-130,1.8] % 2-3結合
C(-[2,,,2] HO)(-[6]H) % 3位炭素
-[:180,1.5,,,line width=3pt] % 3-4結合
C(-[6] OH)(-[2]H) % 4位炭素
>[:130,1.8] % 4-5結合
C(-[2] H)(-[6,,,2]HO) % 5位炭素
-[:50,1.8] % 5-6結合
C(-[6]H)( -[,1.5] O?) % 6位炭素
-[2]H
}

\br1

\小見出し{$\alpha-$\!\,フルクトピラノース}

\br{.5}

\chemfig{%%% $\beta-$\!\,フルクトピラノース
C?(-[6] CH2OH)(-[2]OH) % 1-2位炭素
<[:-130,1.8] % 2-3結合
C(-[2,,,2] HO)(-[6]H) % 3位炭素
-[:180,1.5,,,line width=3pt] % 3-4結合
C(-[6] OH)(-[2]H) % 4位炭素
>[:130,1.8] % 4-5結合
C(-[2] H)(-[6,,,2]HO) % 5位炭素
-[:50,1.8] % 5-6結合
C(-[6]H)( -[,1.5] O?) % 6位炭素
-[2]H
}

\br1

\小見出し{$\alpha-$\!\,フルクトフラノース}

\br{.5}

\chemfig{%%% $\alpha-$\!\,フルクトフラノース
C?(-[2] CH2OH)(-[6]OH) % 1-2位炭素
<[:-130,1.8] % 2-3結合
C(-[2,,,2] HO)(-[6]H) % 3位炭素
-[:180,1.5,,,line width=3pt] % 3-4結合
C(-[6] OH)(-[2]H) % 4位炭素
>[:130,1.8] % 4-5結合
C(-[6] H)(-[2,,,4]HOH2C) % 5-6位炭素
-[:35,2.25] O?
}

\br1

\小見出し{$\beta-$\!\,フルクトフラノース}

\br{.5}

\chemfig{%%% $\beta-$\!\,フルクトフラノース
C?(-[6] CH2OH)(-[2]OH) % 1-2位炭素
<[:-130,1.8] % 2-3結合
C(-[2,,,2] HO)(-[6]H) % 3位炭素
-[:180,1.5,,,line width=3pt] % 3-4結合
C(-[6] OH)(-[2]H) % 4位炭素
>[:130,1.8] % 4-5結合
C(-[6] H)(-[2,,,4]HOH2C) % 5-6位炭素
-[:35,2.25] O?
}

\br1

\小見出し{$\alpha-$\!\,ガラクトース}

\br{.5}

\chemfig{%%%%%% $\alpha-$\!\,ガラクトース
C?(-[2] H)(-[6]OH) % 1位炭素
<[:-130,1.8] % 1-2結合
C(-[2] H)(-[6]OH) % 2位炭素
-[:180,1.5,,,line width=3pt] % 2-3結合
C(-[2] OH)(-[6]H) % 3位炭素
>[:130,1.8] % 3-4結合
C(-[6] H)(-[2,,,2]HO) % 4位炭素
-[:50,1.8] % 4-5結合
C(-[6]H)( -[,1.5] O?) % 5位炭素
-[2] % 5-6結合
CH2OH % 6位炭素
}

\br1

\小見出し{マルトース}

\br{.5}

\chemfig{%%% マルトース
C?[a](-[2] H) % 左1位炭素
(-[:-50,1.4] O -[:50,1.4] % グリコシド結合
C?[b](-[2] H) % 右4位炭素
-[:50,1.8] % 右4-5結合
C(-[6]H)( -[2] CH2OH) % 右5,6位炭素
-[,1.5] % 右5-O結合
O
-[:-50,1.8] % 右O-1結合
C(-[2] H)(-[6]OH) % 右1位炭素
<[:-130,1.8] % 右1-2結合
C(-[2] H)(-[6]OH) % 右2位炭素
-[:180,1.5,,,line width=3pt] % 右2-3結合
C?[b,{<}](-[2] OH)(-[6]H) % 右3位炭素
)
<[:-130,1.8] % 左1-2結合
C(-[2] H)(-[6]OH) % 左2位炭素
-[:180,1.5,,,line width=3pt] % 左2-3結合
C(-[2] OH)(-[6]H) % 左3位炭素
>[:130,1.8] % 左3-4結合
C(-[2] H)(-[6,,,2]HO) % 左4位炭素
-[:50,1.8] % 左4-5結合
C(-[6]H)( -[,1.5] O?[a]) % 左5位炭素
-[2] % 左5-6結合
CH2OH % 左6位炭素
}

\br1

\小見出し{セロビオース}

\br{.5}

\chemfig{%%% セロビオース
C?[a](-[6] H) % 左1位炭素
(-[:50,1.5] O -[:-50,1.5] % グリコシド結合
C?[b](-[6] H) % 右4位炭素
-[:50,1.8] % 右4-3結合
C(-[2]H)(-[6]OH) % 右3位炭素
-[,1.5]  % 右3-2結合
C(-[2]OH)(-[6]H) % 右2位炭素
-[:-50,1.8] % 右2-1結合
C(-[2] H)(-[6]OH) % 右1位炭素
<[:-130,1.8] % 右1-O結合
O
-[:180,1.5,,,line width=3pt] % 右O-5結合
C?[b,{<}](-[2] H)(-[6]CH2OH) % 右5,6位炭素
)
<[:-130,1.8] % 左1-2結合
C(-[2] H)(-[6]OH) % 左2位炭素
-[:180,1.5,,,line width=3pt] % 左2-3結合
C(-[2] OH)(-[6]H) % 左3位炭素
>[:130,1.8] % 左3-4結合
C(-[2] H)(-[6,,,2]HO) % 左4位炭素
-[:50,1.8] % 左4-5結合
C(-[6]H)( -[,1.5] O?[a]) % 左5位炭素
-[2] % 左5-6結合
CH2OH % 左6位炭素
}

\br1

\小見出し{スクロース}

\br{.5}

\chemfig{%%% スクロース
C?[a](-[2] H) % 左1位炭素
(-[:-40,1.7] O -[:40,1.7] % グリコシド結合
C?[b](-[2,,,4]HOH2C) % 右1-2位炭素
-[:35,2.25] O -[:-35,2.25]
C(-[6] CH2OH)(-[2]H) % 右5-6位炭素
<[:-130,1.8] % 右5-4結合
C(-[2,,,2] HO)(-[6]H) % 右4位炭素
-[:180,1.5,,,line width=3pt] % 右4-3結合
C?[b,{<}](-[6] OH)(-[2]H) % 右3位炭素
)
<[:-130,1.8] % 1-2結合
C(-[2] H)(-[6]OH) % 2位炭素
-[:180,1.5,,,line width=3pt] % 2-3結合
C(-[2] OH)(-[6]H) % 3位炭素
>[:130,1.8] % 3-4結合
C(-[2] H)(-[6,,,2]HO) % 4位炭素
-[:50,1.8] % 4-5結合
C(-[6]H)( -[,1.5] O?[a]) % 5位炭素
-[2] % 5-6結合
CH2OH % 6位炭素
}

\br1


\小見出し{トレハロース}

\br{.5}

\chemfig{%%% トレハロース
C?[a](-[2] H) % 左1位炭素
(-[:-50,1.4] O -[:50,1.4] % グリコシド結合
C?[b](-[2] H) % 右1位炭素
-[:50,1.8] % 右1-2結合
C(-[6]OH)( -[2] H) % 右2位炭素
-[,1.5] % 右2-3結合
C(-[2]OH)( -[6] H) % 右3位炭素
-[:-50,1.8] % 右3-4結合
C(-[2] H)(-[6]OH) % 右4位炭素
<[:-130,1.8] % 右4-5結合
C(-[2,,,4] HOH2C)(-[6]H) % 右5,6位炭素
-[:180,1.5,,,line width=3pt] % 右5-O結合
O?[b,{<}]
)
<[:-130,1.8] % 左1-2結合
C(-[2] H)(-[6]OH) % 左2位炭素
-[:180,1.5,,,line width=3pt] % 左2-3結合
C(-[2] OH)(-[6]H) % 左3位炭素
>[:130,1.8] % 左3-4結合
C(-[2] H)(-[6,,,2]HO) % 左4位炭素
-[:50,1.8] % 左4-5結合
C(-[6]H)( -[,1.5] O?[a]) % 左5位炭素
-[2] % 左5-6結合
CH2OH % 左6位炭素
}



\br1

\小見出し{アミロース}

\br{.5}

\chemfig{%%% アミロース
C?[a](-[2] H) % 1番目の1位炭素
(-[:-50,1.4] O -[:50,1.4] % グリコシド結合
C?[b](-[2] H) % 2番目の4位炭素
-[:50,1.8] % 2番目の4-5結合
C(-[6]H)( -[2] CH2OH) % 2番目の5,6位炭素
-[,1.5] % 2番目の5-O結合
O
-[:-50,1.8] % 2番目のO-1結合
C(-[2] H) % 2番目の1位炭素
(-[:-50,1.4] O -[:50,1.4] % グリコシド結合
C?[c](-[2] H) % 3番目の4位炭素
-[:50,1.8] % 3番目の4-5結合
C(-[6]H)( -[2] CH2OH) % 3番目の5,6位炭素
-[,1.5] % 3番目の5-O結合
O
-[:-50,1.8] % 3番目のO-1結合
C(-[2] H) % 3番目の1位炭素
(-[:-50,1.4] O -[:50,1.3] % グリコシド結合
-[,1.4,,,dotted]
-[:-50,1.3] O -[:50,1.4] % グリコシド結合
C?[d](-[2] H) % 右4位炭素
-[:50,1.8] % 右4-5結合
C(-[6]H)( -[2] CH2OH) % 右5,6位炭素
-[,1.5] % 右5-O結合
O
-[:-50,1.8] % 右O-1結合
C(-[2] H)(-[6]OH) % 右1位炭素
<[:-130,1.8] % 右1-2結合
C(-[2] H)(-[6]OH) % 右2位炭素
-[:180,1.5,,,line width=3pt] % 右2-3結合
C?[d,{<}](-[2] OH)(-[6]H) % 右3位炭素
)
<[:-130,1.8] % 3番目の1-2結合
C(-[2] H)(-[6]OH) % 3番目の2位炭素
-[:180,1.5,,,line width=3pt] % 3番目の2-3結合
C?[c,{<}](-[2] OH)(-[6]H) % 3番目の3位炭素
)
<[:-130,1.8] % 2番目の1-2結合
C(-[2] H)(-[6]OH) % 2番目の2位炭素
-[:180,1.5,,,line width=3pt] % 2番目の2-3結合
C?[b,{<}](-[2] OH)(-[6]H) % 2番目の3位炭素
)
<[:-130,1.8] % 1番目の1-2結合
C(-[2] H)(-[6]OH) % 1番目の2位炭素
-[:180,1.5,,,line width=3pt] % 1番目の2-3結合
C(-[2] OH)(-[6]H) % 1番目の3位炭素
>[:130,1.8] % 1番目の3-4結合
C(-[2] H)(-[6,,,2]HO) % 1番目の4位炭素
-[:50,1.8] % 1番目の4-5結合
C(-[6]H)( -[,1.5] O?[a]) % 1番目の5位炭素
-[2] % 1番目の5-6結合
CH2OH % 1番目の6位炭素
}


\br1

\小見出し{アミロペクチン}

\br{.5}

\chemfig{%%% アミロペクチン
C?[a](-[2] H) % 1番目の1位炭素
(-[:-50,1.4] O -[:50,1.4] % グリコシド結合
C?[b](-[2] H) % 2番目の4位炭素
-[:50,1.8] % 2番目の4-5結合
C(-[6]H)( -[2] CH2OH) % 2番目の5,6位炭素
-[,1.5] % 2番目の5-O結合
O
-[:-50,1.8] % 2番目のO-1結合
C(-[2] H) % 2番目の1位炭素
(-[:-50,1.4] O -[:50,1.4] % グリコシド結合
C?[c](-[2] H) % 3番目の4位炭素
-[:50,1.8] % 3番目の4-5結合
C(-[6]H)% 3番目の5位炭素
( -[2,1.4]% 3番目の5-6結合
CH2 % 3番目の6位炭素
-[2,1.4] O -[2,1.4]% 1-6グリコシド結合
C?[e](-[2] H) % 上右1位炭素
<[:-130,1.8] % 上右1-2結合
C(-[2] H)(-[6]OH) % 上右2位炭素
-[:180,1.5,,,line width=3pt] % 上右2-3結合
C(-[2] OH)(-[6]H) % 上右3位炭素
>[:130,1.8] % 上右3-4結合
C(-[2] H) % 上右4位炭素
(
-[:-130,1.4] O -[:130,1.3] % グリコシド結合
-[:180,1.4,,,dotted]
-[:-130,1.3] O -[:130,1.4] % グリコシド結合
C?[f](-[2] H) % 上左1位炭素
<[:-130,1.8] % 上左1-2結合
C(-[2] H)(-[6]OH) % 上左2位炭素
-[:180,1.5,,,line width=3pt] % 上左2-3結合
C(-[2] OH)(-[6]H) % 上左3位炭素
>[:130,1.8] % 上左3-4結合
C(-[2] H)(-[6,,,2]HO) % 上左4位炭素
-[:50,1.8] % 上左4-5結合
C(-[6]H)( -[,1.5] O?[f]) % 上左5位炭素
-[2] % 上左5-6結合
CH2OH % 上左6位炭素
)
-[:50,1.8] % 上右4-5結合
C(-[6]H)( -[,1.5] O?[e]) % 上右5位炭素
-[2] % 上右5-6結合
CH2OH % 上右6位炭素
)
-[,1.5] % 3番目の5-O結合
O
-[:-50,1.8] % 3番目のO-1結合
C(-[2] H) % 3番目の1位炭素
(-[:-50,1.4] O -[:50,1.3] % グリコシド結合
-[,1.4,,,dotted]
-[:-50,1.3] O -[:50,1.4] % グリコシド結合
C?[d](-[2] H) % 右4位炭素
-[:50,1.8] % 右4-5結合
C(-[6]H)( -[2] CH2OH) % 右5,6位炭素
-[,1.5] % 右5-O結合
O
-[:-50,1.8] % 右O-1結合
C(-[2] H)(-[6]OH) % 右1位炭素
<[:-130,1.8] % 右1-2結合
C(-[2] H)(-[6]OH) % 右2位炭素
-[:180,1.5,,,line width=3pt] % 右2-3結合
C?[d,{<}](-[2] OH)(-[6]H) % 右3位炭素
)
<[:-130,1.8] % 3番目の1-2結合
C(-[2] H)(-[6]OH) % 3番目の2位炭素
-[:180,1.5,,,line width=3pt] % 3番目の2-3結合
C?[c,{<}](-[2] OH)(-[6]H) % 3番目の3位炭素
)
<[:-130,1.8] % 2番目の1-2結合
C(-[2] H)(-[6]OH) % 2番目の2位炭素
-[:180,1.5,,,line width=3pt] % 2番目の2-3結合
C?[b,{<}](-[2] OH)(-[6]H) % 2番目の3位炭素
)
<[:-130,1.8] % 1番目の1-2結合
C(-[2] H)(-[6]OH) % 1番目の2位炭素
-[:180,1.5,,,line width=3pt] % 1番目の2-3結合
C(-[2] OH)(-[6]H) % 1番目の3位炭素
>[:130,1.8] % 1番目の3-4結合
C(-[2] H)(-[6,,,2]HO) % 1番目の4位炭素
-[:50,1.8] % 1番目の4-5結合
C(-[6]H)( -[,1.5] O?[a]) % 1番目の5位炭素
-[2] % 1番目の5-6結合
CH2OH % 1番目の6位炭素
}

\br1

\小見出し{セルロース}

\br{.5}

\chemfig{%%% セルロース
C?[a](-[6] H) % 1番目の1位炭素
(-[:50,1.5] O -[:-50,1.5] % グリコシド結合
C?[b](-[6] H) % 2番目の4位炭素
-[:50,1.8] % 2番目の4-3結合
C(-[2]H)(-[6]OH) % 2番目の3位炭素
-[,1.5]  % 2番目の3-2結合
C(-[2]OH)(-[6]H) % 2番目の2位炭素
-[:-50,1.8] % 2番目の2-1結合
C(-[2] H) % 2番目の1位炭素
(
-[:-50,1.5] O -[:50,1.5] % グリコシド結合
C?[c](-[2] H) % 3番目の4位炭素
-[:50,1.8] % 3番目の4-5結合
C(-[6]H)( -[2] CH2OH) % 3番目の5,6位炭素
-[,1.5] % 3番目の5-O結合
O
-[:-50,1.8] % 3番目のO-1結合
C(-[6] H) % 3番目の1位炭素
(-[:50,1.4] O -[:-50,1.3] % グリコシド結合
-[,1.4,,,dotted]
-[:50,1.3] O -[:-50,1.4] % グリコシド結合
C?[d](-[6] H) % 右4位炭素
-[:50,1.8] % 右4-3結合
C(-[2]H)(-[6]OH) % 右3位炭素
-[,1.5]  % 右3-2結合
C(-[2]OH)(-[6]H) % 右2位炭素
-[:-50,1.8] % 右2-1結合
C(-[2] H)(-[6]OH) % 右1位炭素
<[:-130,1.8] % 右1-O結合
O
-[:180,1.5,,,line width=3pt] % 右O-5結合
C?[d,{<}](-[2] H)(-[6]CH2OH) % 右5,6位炭素
)
<[:-130,1.8] % 3番目の1-2結合
C(-[2] H)(-[6]OH) % 3番目の2位炭素
-[:180,1.5,,,line width=3pt] % 3番目の2-3結合
C?[c,{<}](-[2] OH)(-[6]H) % 3番目の3位炭素
)
<[:-130,1.8] % 2番目の1-O結合
O
-[:180,1.5,,,line width=3pt] % 2番目のO-5結合
C?[b,{<}](-[2] H)(-[6]CH2OH) % 2番目の5,6位炭素
)
<[:-130,1.8] % 1番目の1-2結合
C(-[2] H)(-[6]OH) % 1番目の2位炭素
-[:180,1.5,,,line width=3pt] % 1番目の2-3結合
C(-[2] OH)(-[6]H) % 1番目の3位炭素
>[:130,1.8] % 1番目の3-4結合
C(-[2] H)(-[6,,,2]HO) % 1番目の4位炭素
-[:50,1.8] % 1番目の4-5結合
C(-[6]H)( -[,1.5] O?[a]) % 1番目の5位炭素
-[2] % 1番目の5-6結合
CH2OH % 1番目の6位炭素
}


\end{document}
