糖類5

chemfig/糖類(Oura)/糖類5.tex化学・構造式 chemfighybrid

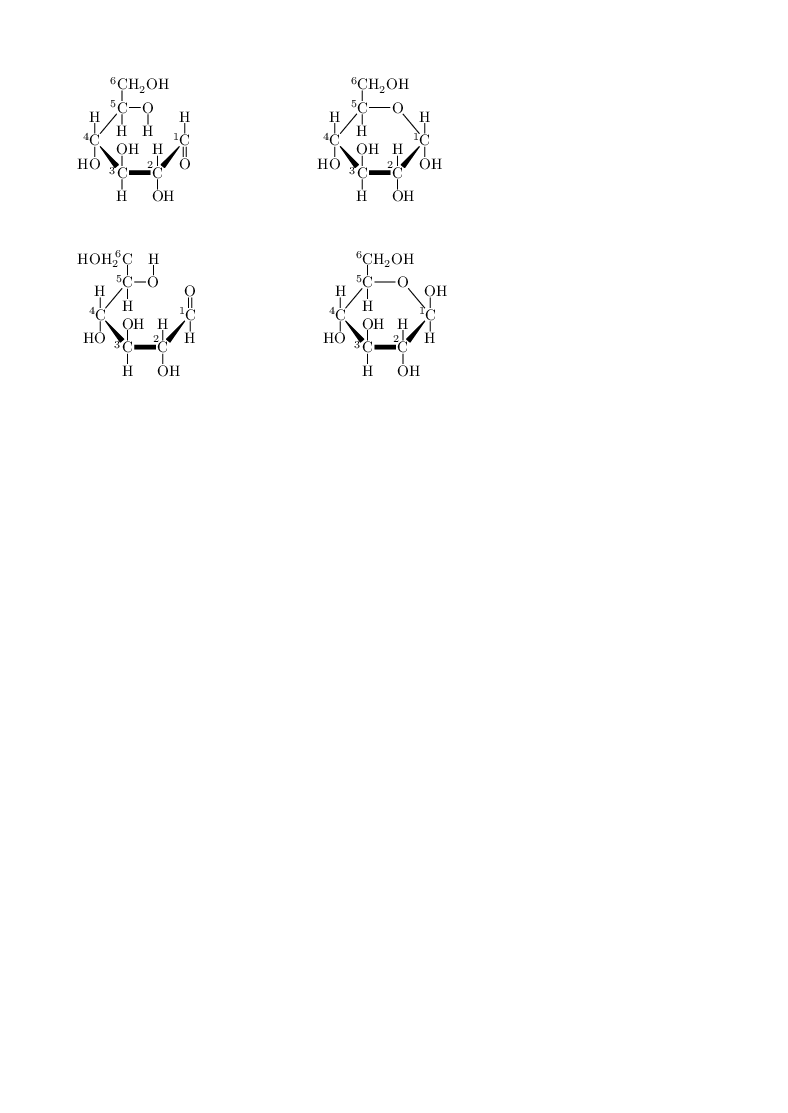

レンダリング結果

1ページ / 同名PDFあり
TeXソース
入力コード
\documentclass[b5j,10pt,twoside,]{tetsujsarticle}
\usepackage{tetsuchem}

\setcrambond{3pt}{}{} %%%%%%%%%%% くさびの太さを指定


\begin{document}

\chemfig{%%% 鎖状グルコース
^1C(-[2,,2] H)(=[6,,2]O) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OH) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.1,2] O-[6]H) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}
\qquad\qquad\qquad\qquad
\chemfig{%%% $\alpha-$\!\,グルコース（番号付き）
^1C?(-[2,,2] H)(-[6,,2]OH) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OH) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.5,2] O?) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}

\

\

\

\chemfig{%%% 鎖状グルコース
^1C(=[2,,2]O)(-[6,,2]H) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OH) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.1,2] O-[2]H) % 5位炭素
-[2,,2,4] % 5-6結合
HOH2^6C % 6位炭素
}
\qquad\qquad\qquad\qquad
\chemfig{%%% $\beta-$\!\,グルコース（番号付き）
^1C?(-[2,,2] OH)(-[6,,2]H) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OH) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.5,2] O?) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}

\end{document}
