糖類2

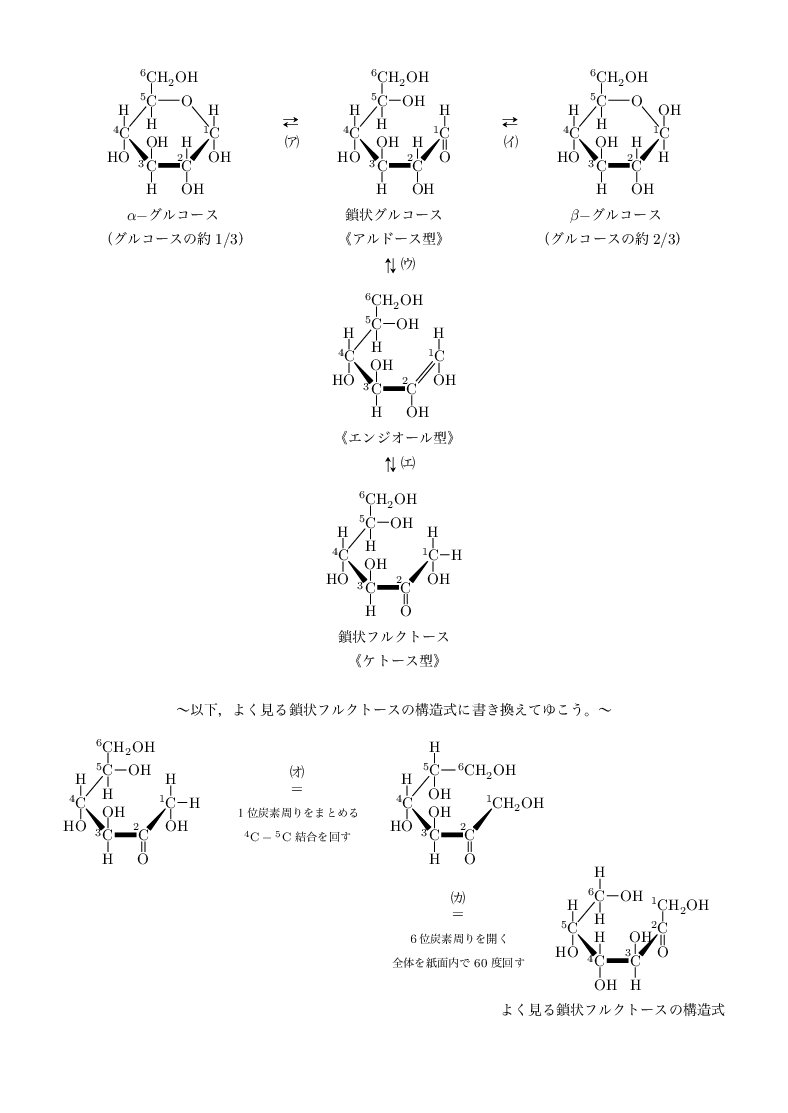

レンダリング結果
TeXソース
TeXソース
入力コード
\documentclass[b5j,10pt,twoside,]{tetsujsarticle}
\usepackage{tetsuchem}
\setcrambond{3pt}{}{} %%%%%%%%%%% くさびの太さを指定
\begin{document}
\leavevmode\vskip-2zw
\noindent\hfill
\chemfig{%%% $\alpha-$\!\,グルコース（番号付き）
^1C?(-[2,,2] H)(-[6,,2]OH) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OH) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.5,2] O?) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}
\hfill\parbox{1zw}{\noindent$\ceq$\par\vskip-3pt\noindent\,\,\ajKakkoKata{1}}\hfill
\chemfig{%%% 鎖状グルコース（番号付き）
^1C(-[2,,2] H)(=[6,,2]O) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OH) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.1,2] OH) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}
\hfill\parbox{1zw}{\noindent$\ceq$\par\vskip-3pt\noindent\,\,\ajKakkoKata{2}}\hfill
\chemfig{%%% $\beta-$\!\,グルコース（番号付き）
^1C?(-[2,,2] OH)(-[6,,2]H) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[2,,2] H)(-[6,,2]OH) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.5,2] O?) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}\hfill\hfill
\
\noindent\hfill$\alpha-$\!\,グルコース\hfill\hfill 鎖状グルコース\hfill\hfill $\beta-$\!\,グルコース\hfill\hfill
\noindent\hfill （グルコースの約1/3）\hfill\hfill\quad 《アルドース型》\quad\hfill\hfill （グルコースの約2/3）\hfill\hfill
\noindent\hfil\mbox{}\quad\rotatebox[origin=c]{90}{$\ceq$}\,\,\ajKakkoKata{3}
\
\noindent\hfil\chemfig{%%% エンジオール
^1C(-[2,,2] H)(-[6,,2]OH) % 1位炭素
=[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(-[6,,2]OH) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.1,2] OH) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}
\
\noindent\hfil 《エンジオール型》
\noindent\hfil\mbox{}\quad\rotatebox[origin=c]{90}{$\ceq$}\,\,\ajKakkoKata{4}
\
\noindent\hfil\chemfig{%%% ケトース
^1C(-[2,,2] H)(-[6,,2]OH)(-[0,,2]H) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(=[6,,2]O) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.1,2] OH) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}
\
\noindent\hfil 鎖状フルクトース
\noindent\hfil 《ケトース型》
\
\noindent\hfil 〜以下，よく見る鎖状フルクトースの構造式に書き換えてゆこう。〜
\
\noindent\chemfig{%%% ケトース
^1C(-[2,,2] H)(-[6,,2]OH)(-[0,,2]H) % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(=[6,,2]O) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]H)( -[,1.1,2] OH) % 5位炭素
-[2,,2,2] % 5-6結合
^6CH2OH % 6位炭素
}%
\setbox100=\hbox{\footnotesize １位炭素周りをまとめる\normalsize}
\setbox101=\hbox{\footnotesize $^4\ce{C}-{}^5\ce{C}$結合を回す\normalsize}\qquad
\parbox{\wd100}{\hfil\ajKakkoKata{5}
\vskip-6pt
\hfil$=$
\hfil\box100
\hfil\box101
}\qquad
\chemfig{%%% ケトース
^1CH2OH % 1位炭素
<[:-130,1.8,2] % 1-2結合
\textsuperscript{\hamidasi(-1pt,3pt){2}}C(=[6,,2]O) % 2位炭素
-[:180,1.5,2,,line width=3pt] % 2-3結合
\textsuperscript{\hamidasi(-5pt,-1pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
>[:130,1.8,2] % 3-4結合
^4C(-[2,,2] H)(-[6,,2,2]HO) % 4位炭素
-[:50,1.8,2,2] % 4-5結合
^5C(-[6,,2]OH)( -[,1.1,2] ^6CH2OH) % 5位炭素,6位炭素
-[2,,2] % 5-6結合
H % 5位上の水素
}%
\
\setbox100=\hbox{\footnotesize ６位炭素周りを開く\normalsize}
\setbox101=\hbox{\footnotesize 全体を紙面内で60度回す\normalsize}
\hfill\parbox{\wd101}{\hfil\ajKakkoKata{6}
\vskip-6pt
\hfil$=$
\hfil\box100
\hfil\box101
}\qquad
\chemfig{%%% ケトース
^2C(=[6,,2]O)(-[2,,2,2]^1CH2OH) % 1,2位炭素
<[:-130,1.8,2] % 2-3結合
\textsuperscript{\hamidasi(-1pt,3pt){3}}C(-[2,,2] OH)(-[6,,2]H) % 3位炭素
-[:180,1.5,2,,line width=3pt] % 3-4結合
\textsuperscript{\hamidasi(-5pt,-1pt){4}}C(-[2,,2] H)(-[6,,2]OH) % 4位炭素
>[:130,1.8,2] % 4-5結合
^5C(-[6,,2,2]HO)(-[2,,2]H) % 5位炭素
-[:50,1.8,2,2] % 5-6結合
^6C(-[6,,2]H)(-[2,,2]H) % 6位炭素
-[,1.1,2] OH%OH基
}\quad\mbox{}
\
\hfill よく見る鎖状フルクトースの構造式
\end{document}
