塩基間の水素結合（練習）

\documentclass[b4j,landscape,twocolumn,10pt,twoside,noaux]{tetsujsarticle}
\usepackage{tetsuchem}
\余白設定[% デフォルトでは一行字数を四捨五入により整数zwに調整する。\余白設定* だと一行字数を切り上げで整数zwに調整，\余白設定** だと調整しない。
上余白=1truecm,
下余白=上余白,
左余白=1.414truecm,
左右差=0truecm,
段間隔=対称,% B4横を2段組にしてB5縦を2枚並べたように見せるときには 段間隔=対称 とする。
段組の仕切り線の太さ=0truept,
ヘッダの縦幅=0truept,
ヘッダ下端と本文上端の縦間隔=0truept,
ヘッダと本文を仕切る線の太さ=0truept,
本文下端とフッタ下端の縦間隔=0truept,
本文とフッタを仕切る線の太さ=0truept,
傍注領域の幅=0zw,
本文端と傍注領域との間隔=0truept,
傍注同士の縦間隔=\baselineskip,
奇数ページの傍注位置=右,
偶数ページの傍注位置=左,
傍注の一部利用=しない,
]
%\段間隔調整{n}% n段組にしたときに一行字数が整数になるように適切な段間隔に調整する。デフォルトでは現在の一行字数に最も近い字数に調整するが，\段間隔調整* だと一行字数を切り上げで整数zwに調整する。\段間隔調整** だと調整しない。

\begin{document}
\lineskip10pt
\nousece
\setatomsep{20pt}
%

\def\ATGC{%
\parbox{20zw}{\centering\lineskip4pt
\chemfig{[:-36]*5(C?[a](-H)-N(-H)-C(*6(-N=C(-H)-N=C?[b](-NH_2)))=C?[b]-N?[a,2])}\par
アデニン(A)
}%
\parbox{20zw}{\centering\lineskip4pt
\chemfig{[:-60]*6(C?(-H_3C)=C(-H)-N(-H)-C(=O)-N(-H)-C?(=O))}\par
チミン(T)
}

\br{.5}

\parbox{20zw}{\centering\lineskip4pt
\chemfig{[:-36]*5(C?[a](-H)-N(-H)-C(*6(-N=C(-NH_2)-N(-H)-C?[b](=O)))=C?[b]-N?[a,2])}\par
グアニン(G)
}
\parbox{20zw}{\centering\lineskip4pt
\chemfig{[:-60]*6(C?(=O)-N=C(-NH_2)-C(-H)=C(-H)-N?(-H))}\par
シトシン(C)
}%
}

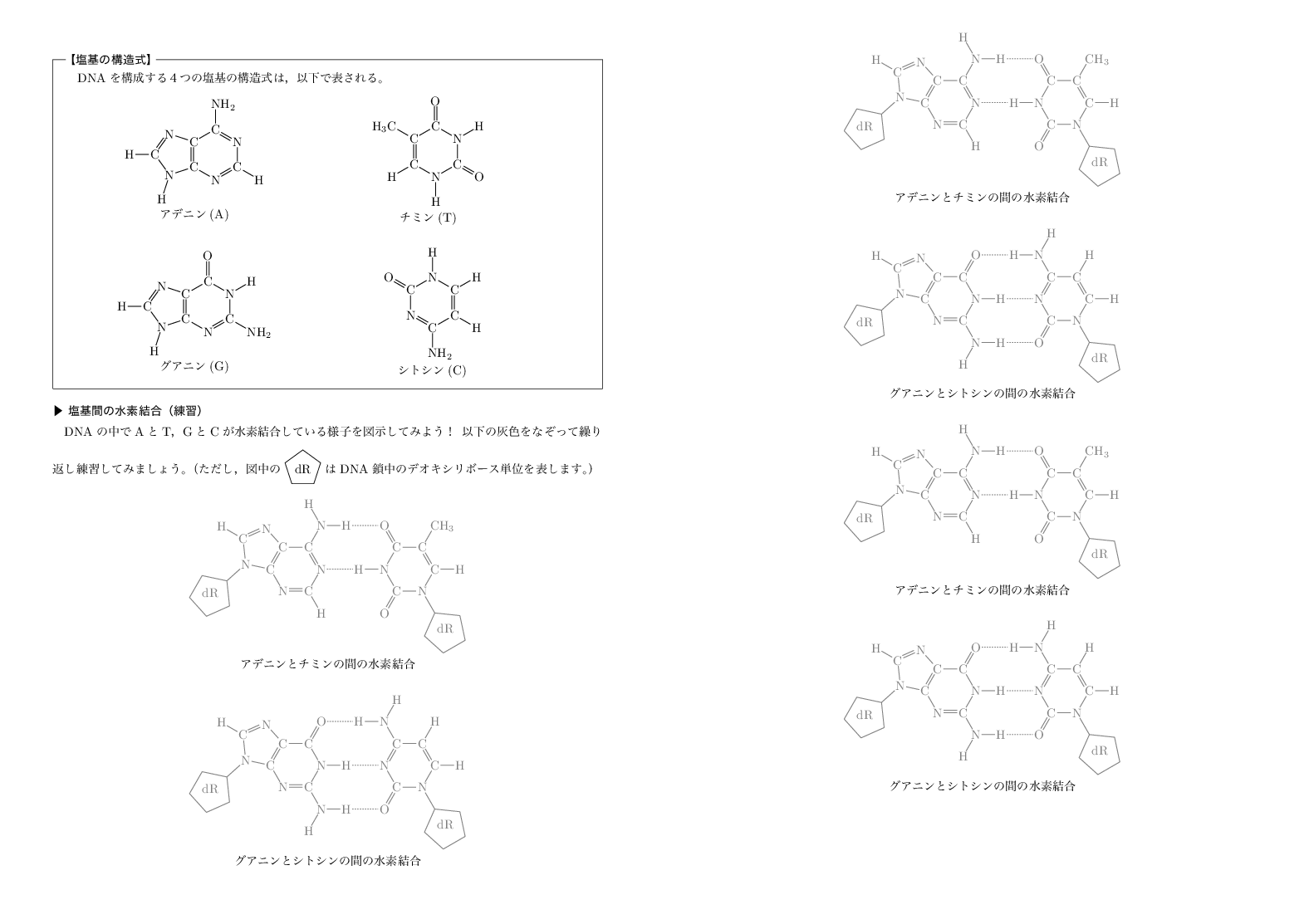

\begin{枠囲み}{塩基の構造式}
DNAを構成する４つの塩基の構造式は，以下で表される。

\ATGC

\end{枠囲み}

\小見出し{塩基間の水素結合（練習）}

DNAの中でAとT，GとCが水素結合している様子を図示してみよう！以下の灰色をなぞって繰り返し練習してみましょう。（ただし，図中の \tikz[baseline=(A.base)]\node[draw, regular polygon,regular polygon sides=5, inner sep=2pt] (A) {dR}; はDNA鎖中のデオキシリボース単位を表します。）


\def\AT{\begin{center}\lineskip4pt
\textcolor{gray}{\chemfig{[:-66]*5(C?[a](-H)-N(-*5(-----)-[,.7,,,draw=none]dR)-C(*6(-N=C(-H)-N?[c]=C?[b](-N(-[:120]H)-[:0]H -[:0,1.5,,,dashed, dash pattern = on 1pt off 1pt] O =[:-60] C*6(-N(-H?[c,1,dashed,{dash pattern = on 1pt off 1pt}]) - C (=O) - N(-*5(-----)-[,.7,,,draw=none]{\hspace{-5pt}dR}) - C(-H)=C(-CH_3)-))))=C?[b]-N?[a,2])}}
\par
アデニンとチミンの間の水素結合
\end{center}
}

\def\GC{\begin{center}\lineskip4pt
\textcolor{gray}{\chemfig{[:-66]*5(C?[a](-H)-N(-*5(-----)-[,.7,,,draw=none]dR)-C(*6(-N=C(-N(-[:-120]H)-[:0]H?[d])-N(-H?[c])-C?[b](=O -[:0,1.5,,,dashed, dash pattern = on 1pt off 1pt] H -[:0] N(-[:60]H) -[:-60] C*6(=N?[c,1,dashed,{dash pattern = on 1pt off 1pt}] - C (=O?[d,1,dashed,{dash pattern = on 1pt off 1pt}]) - N(-*5(-----)-[,.7,,,draw=none]{\hspace{-5pt}dR}) - C(-H)=C(-H)-))))=C?[b]-N?[a,2])}}
\par
グアニンとシトシンの間の水素結合
\end{center}
}

\AT
\GC
\AT
\GC
\AT
\GC

\newpage

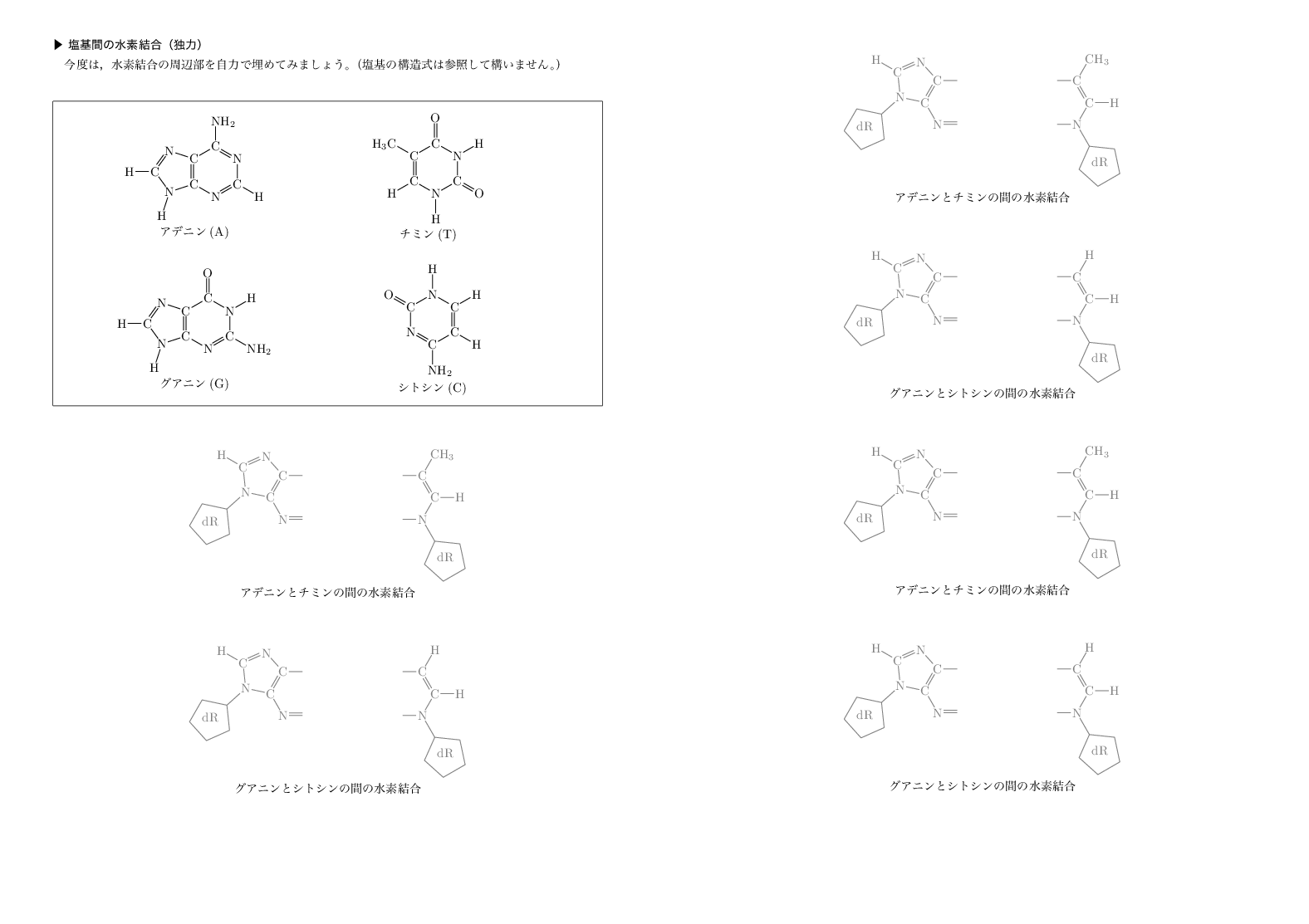

\小見出し{塩基間の水素結合（独力）}

今度は，水素結合の周辺部を自力で埋めてみましょう。（塩基の構造式は参照して構いません。）

\begin{枠囲み}{}
\ATGC
\end{枠囲み}

\def\halfAT{\begin{center}\lineskip4pt
\textcolor{gray}{\chemfig{[:-66]*5(C?[a](-H)-N(-*5(-----)-[,.7,,,draw=none]dR)-C(*6(-N=C(-H)-N?[c]=C?[b](-N(-[:120]H)-[:0]H -[:0,1.5,,,dashed, dash pattern = on 1pt off 1pt] O =[:-60] C*6(-N(-H?[c,1,dashed,{dash pattern = on 1pt off 1pt}]) - C (=O) - N(-*5(-----)-[,.7,,,draw=none]{\hspace{-5pt}dR}) - C(-H)=C(-CH_3)-))))=C?[b]-N?[a,2])}}%
\hamidasi(-51pt,-70pt)[R]{\textcolor{white}{\rule{77pt}{105pt}}}
\par
アデニンとチミンの間の水素結合
\end{center}
}

\def\halfGC{\begin{center}\lineskip4pt
\textcolor{gray}{\chemfig{[:-66]*5(C?[a](-H)-N(-*5(-----)-[,.7,,,draw=none]dR)-C(*6(-N=C(-N(-[:-120]H)-[:0]H?[d])-N(-H?[c])-C?[b](=O -[:0,1.5,,,dashed, dash pattern = on 1pt off 1pt] H -[:0] N(-[:60]H) -[:-60] C*6(=N?[c,1,dashed,{dash pattern = on 1pt off 1pt}] - C (=O?[d,1,dashed,{dash pattern = on 1pt off 1pt}]) - N(-*5(-----)-[,.7,,,draw=none]{\hspace{-5pt}dR}) - C(-H)=C(-H)-))))=C?[b]-N?[a,2])}}%
\hamidasi(-51pt,-80pt)[R]{\textcolor{white}{\rule{77pt}{115pt}}}
\par
グアニンとシトシンの間の水素結合
\end{center}
}


\halfAT
\halfGC
\halfAT
\halfGC
\halfAT
\halfGC
